Détails sur le produit:
Conditions de paiement et expédition:
|
| Processus: | Soudé | Matériel: | Acier inoxydable |
|---|---|---|---|
| Industrie: | Turbine | Usage: | Joint |
| Méthode: | soudage par points | Grade: | SS304,SS316L |
| Avantage: | Couplage croisé très faible | Application: | Pièce de moteur d'avion |

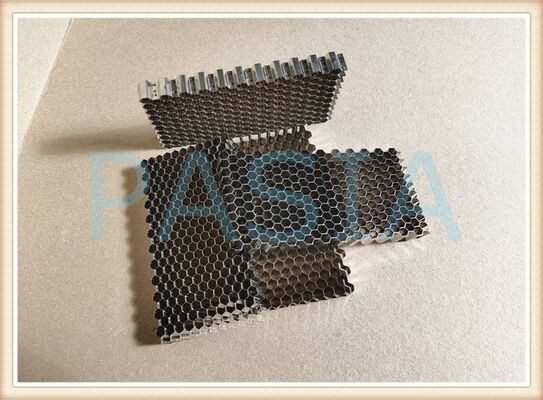

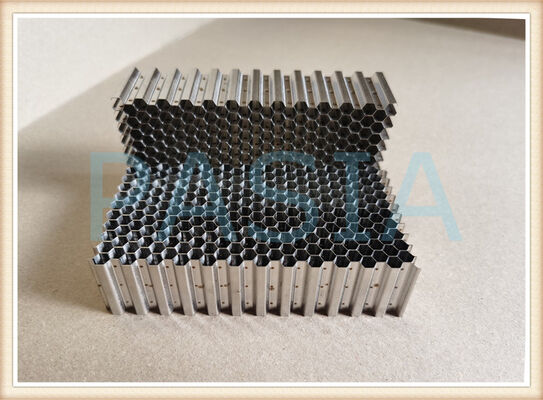

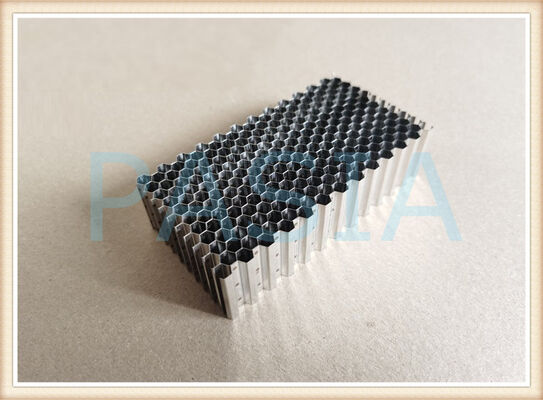

Bandes d'étanchéité en nid d'abeille en acier inoxydable avec des tailles de cellules allant de 0,8 mm à 5,6 mm pour les applications de turbines à gaz
Nos bandes d'étanchéité en nid d'abeille en acier inoxydable sont conçues avec précision pour les applications d'étanchéité des turbines à gaz, offrant un contrôle supérieur des fuites, une stabilité thermique et une longue durée de vie dans des conditions de fonctionnement extrêmes. Fabriquées à partir d'alliages d'acier inoxydable de haute qualité, ces bandes d'étanchéité sont conçues pour résister aux températures élevées, à l'oxydation et à l'usure mécanique dans les environnements de turbines et de compresseurs.
Caractéristiques principales
· Tailles de cellules : Disponibles dans une large gamme de 0,8 mm à 5,6 mm, permettant une optimisation pour des exigences spécifiques en matière de jeu, de fuite et de tolérance au frottement
· Matériau : Acier inoxydable haute température (par exemple, 304, 316, 321 ou nuances personnalisées) pour une excellente résistance à la corrosion et à l'oxydation
· Construction : Noyau en nid d'abeille uniforme avec des parois cellulaires formées avec précision, brasées ou soudées par résistance à une bande de support
· Excellente tolérance au frottement : La déformation contrôlée des cellules minimise les dommages au rotor lors de contacts transitoires
· Stabilité thermique : Maintient l'intégrité structurelle et les performances d'étanchéité sur une large gamme de températures
· Personnalisable : L'épaisseur du film, la géométrie des cellules, la largeur de la bande, la longueur et la configuration de la plaque de support peuvent être adaptées aux spécifications du client
Conçu pour la précision – Spécifications techniques
Notre gamme de produits d'étanchéité en nid d'abeille prend en charge les spécifications flexibles suivantes :
| Paramètre | Plage de spécifications |
| Options de matériaux | Acier inoxydable, Haynes 214, Hastelloy X, alliage haute température, acier au carbone |
| Taille de cellule en nid d'abeille | 0,8 mm – 5,6 mm (0,8 mm, 1,6 mm, 2,0 mm, 3,2 mm, 4,2 mm, 5,6 mm, etc.) |
| Épaisseur de la paroi cellulaire | 0,08 mm, 0,1 mm, 0,13 mm, 0,15 mm, 0,2 mm (personnalisable) |
| Formes de produits | Anneaux, segments, bandes, tôles rectangulaires, etc. |
| Processus de fabrication | Soudage laser automatique, brasage sous vide, etc. |
Applications :
· Étanchéité aérospatiale et aviation : Idéal pour les compresseurs de moteurs à réaction d'avions et les enveloppes de turbine.
· Turbines à gaz de production d'électricité : Utilisées dans les centrales à cycle combiné pour minimiser les fuites de vapeur parasites, ce qui réduit la consommation moyenne de chaleur
d'environ 5 grammes par kilowatt-heure de charbon standard.
· Turbines à vapeur industrielles : Améliore la stabilité du rotor et la déshumidification aux extrémités des aubes, protégeant les composants de l'érosion due à l'humidité.
· Redresseurs de flux pour tunnels aérodynamiques et compresseurs : Assure un flux d'air laminaire et réduit les pertes aérodynamiques dans les installations d'essai à grande vitesse.
· Blindage EMI/RFI : La structure métallique en nid d'abeille agit également comme un évent de blindage contre les interférences électromagnétiques (EMI) dans les boîtiers électroniques sensibles.
Quelle est l'efficacité d'un joint en nid d'abeille ?
· Réduction des fuites : Par rapport aux joints labyrinthes, l'étanchéité en nid d'abeille réduit les fuites volumétriques de vapeur/air en moyenne de 30 % à 50 % (tout en maintenant des jeux plus faibles).
· Efficacité thermique : Pour les turbines à vapeur supercritiques de 600 MW, le remplacement des joints traditionnels par des variantes en nid d'abeille réduit la consommation de chaleur d'environ 5 grammes de charbon standard par kWh.
· Durée de vie : En raison de son excellente résistance à l'abrasion et de son adaptabilité dynamique, la durée de vie opérationnelle d'un joint en nid d'abeille est généralement plus de deux fois supérieure à celle des joints peignes ordinaires, ce qui réduit considérablement les temps d'arrêt de maintenance.
Pourquoi choisir ce joint en nid d'abeille – Expertise du monde réel (Focus EEAT)
Nous ne sommes pas un simple distributeur de composants, mais un fabricant d'origine doté de solides capacités de R&D et de production dans les produits en nid d'abeille :
· Expertise interne : Avec plus de 11 ans d'expérience dans la conception, la fabrication et l'usinage de précision des structures métalliques en nid d'abeille, nous gérons indépendamment tout, des composants de moteur d'avion à micro-cellules en nid d'abeille aux anneaux d'étanchéité de turbine à vapeur à grande échelle.
· Technologies propriétaires : Nous sommes l'un des rares fabricants de l'industrie à exploiter simultanément des lignes de production de soudage laser automatique et la technologie de brasage sous vide. Le brasage sous vide assure une liaison exceptionnellement solide entre le noyau en nid d'abeille et la plaque de support – il ne se délaminera pas, même sous des vibrations continues à haute température.
· Assurance qualité : Nous mettons strictement en œuvre les normes internationales de gestion de la qualité et détenons la certification GB/T 19001-2016 / ISO 9001:2015 ainsi que la certification GJB 9001C-2017 (norme nationale chinoise), garantissant une qualité de « grade A » pour nos produits.
· Études de cas mondiales – Preuves de première main : Nos joints en nid d'abeille ont été appliqués avec succès dans un projet de modernisation de centrale électrique à turbine à gaz en Asie du Sud-Est, ainsi que dans la chaîne d'approvisionnement MRO (Maintenance, Réparation et Révision) de moteurs d'avion en Chine. Dans un cas, nous avons aidé un fournisseur de maintenance de turbines à gaz à réduire les fuites de jeu à la pointe du rotor de 37 %, prolongeant ainsi considérablement la durée de vie du cycle thermique des aubes.
Avantages
| 1 | Très faible couplage croisé |
| 2 | Amortissement direct plus élevé que les joints labyrinthes |
| 3 | Plus tolérant que les joints labyrinthes en cas de frottement rotor-stator |
| 4 | Variété de matériaux disponibles pour servir une large gamme d'applications |
| 5 | Capable de supporter des températures plus élevées que les joints labyrinthes conventionnels |
