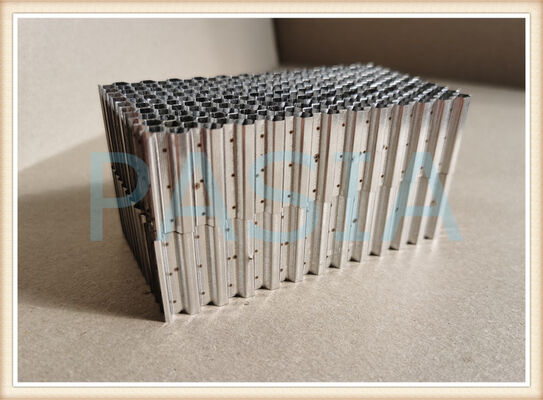

Turbine à économie de carburant avec joint en nid d'abeille — Conçu pour les moteurs d'avions commerciaux

1. Le défi de l'efficacité énergétique dans l'aviation commerciale

Le carburant est le coût d'exploitation le plus important pour les compagnies aériennes commerciales. Un Boeing 747 consomme environ 5 gallons de carburant par mile — un total de 30 000 gallons (98 tonnes) pour un vol entre Londres et Hong Kong. Pour un avion de ligne commercial typique, les coûts de carburant représentent 30 à 40 % des dépenses d'exploitation totales. Même une amélioration de 1 % de l'efficacité énergétique se traduit par des millions de dollars d'économies annuelles par flotte d'avions.

La bague d'étanchéité en nid d'abeille est un composant largement utilisé qui a fait ses preuves pour optimiser l'efficacité énergétique des turboréacteurs. En scellant l'espace radial entre les aubes rotatives et la paroi de la turbine, elle optimise la consommation de carburant et la durée de vie.

Ce produit est conçu spécifiquement pour les moteurs d'avions commerciaux — offrant des économies de carburant mesurables, une réduction des émissions de CO₂ et des intervalles de maintenance prolongés.

2. Comment les joints en nid d'abeille économisent du carburant

2.1 Le principe d'étanchéité

Pendant le fonctionnement du moteur, les aubes du rotor se dilatent avec l'augmentation de la température. La bague d'étanchéité en nid d'abeille fournit une surface sacrificielle abradable qui permet aux aubes rotatives de pénétrer dans le joint, préservant ainsi l'intégrité des aubes et de la paroi de la turbine tout en atteignant le jeu radial minimum possible.

2.2 L'impact sur l'efficacité

· La réduction des fuites signifie qu'un plus grand flux d'air est dirigé à travers le chemin d'écoulement principal pour la génération de poussée, plutôt que de s'échapper autour des extrémités des aubes
· Les jeux plus serrés maintenus tout au long du cycle de service du moteur réduisent les pertes parasites
· Une consommation de carburant spécifique (SFC) plus faible résulte directement de la réduction des fuites

2.3 Économies de carburant quantifiées

Amélioration des indicateurs de performance
Réduction des fuites par rapport aux joints labyrinthe ~30%
Amélioration de l'efficacité de l'étage +0,6%
Gain d'efficacité du cylindre de turbine ~1 % (lorsque le jeu radial est réduit de 1,5 mm à 0,5 mm)
Efficacité supplémentaire avec une conception à cellules rectangulaires +0,5-1,0 %
Prévention des fuites dans des conditions de haute pression 40 % meilleure que les joints labyrinthe traditionnels

3. Applications pour avions commerciaux

3.1 Plateformes de moteurs

Ce joint en nid d'abeille est conçu pour toutes les principales plateformes de moteurs d'avions commerciaux, y compris :

Famille de moteurs Application d'avion Exigence de joint
CFM56-5B/-7B Airbus A320, Boeing 737 37 segments de joint en nid d'abeille par moteur
LEAP-1A/-1B/-1C Airbus A320neo, Boeing 737 MAX Géométrie de nid d'abeille de nouvelle génération
GEnx Boeing 787 Dreamliner Joints de turbine à haute température
Série Trent Airbus A350, Boeing 777 Applications d'étanchéité multi-étages

Le secteur des avions commerciaux à lui seul nécessite 500 à 800 joints par moteur, ce qui fait des joints en nid d'abeille l'une des technologies d'étanchéité les plus déployées dans l'aviation.

Conçu pour la précision – Spécifications techniques

Notre gamme de produits de joints en nid d'abeille prend en charge les spécifications flexibles suivantes :

Applications :

· Étanchéité aérospatiale et aviation : Idéal pour les compresseurs et les enveloppes de turbine des réacteurs d'avions.

· Turbines à gaz de production d'électricité : Utilisé dans les centrales électriques à cycle combiné pour minimiser les fuites de vapeur parasites, ce qui réduit la consommation moyenne de chaleur

d'environ 5 grammes par kilowatt-heure de charbon standard.

· Turbines à vapeur industrielles : Améliore la stabilité du rotor et la déshumidification aux extrémités des aubes, protégeant les composants de l'érosion due à l'humidité.

· Redresseurs de flux pour souffleries et compresseurs : Assure un flux d'air laminaire et réduit les pertes aérodynamiques dans les installations d'essai à haute vitesse.

· Blindage EMI/RFI : La structure métallique en nid d'abeille agit également comme un évent de blindage contre les interférences électromagnétiques (EMI) dans les boîtiers électroniques sensibles.

Quelle est l'efficacité d'un joint en nid d'abeille ?

· Réduction des fuites : Par rapport aux joints labyrinthe, l'étanchéité en nid d'abeille réduit les fuites volumétriques de vapeur/air en moyenne de 30 % à 50 % (tout en maintenant des jeux plus fins).

· Efficacité thermique : Pour les turbines à vapeur supercritiques de 600 MW, le remplacement des joints traditionnels par des variantes en nid d'abeille réduit la consommation de chaleur d'environ 5 grammes de charbon standard par kWh.

· Durée de vie : En raison de son excellente résistance à l'abrasion et de son adaptabilité dynamique, la durée de vie opérationnelle d'un joint en nid d'abeille est généralement plus de deux fois supérieure à celle des joints peigne ordinaires, ce qui réduit considérablement les temps d'arrêt de maintenance.

Pourquoi choisir ce joint en nid d'abeille – Expertise du monde réel (Focus EEAT)

Nous ne sommes pas un simple distributeur de composants, mais un fabricant d'origine doté de solides capacités de R&D et de production dans les produits en nid d'abeille :

· Expertise interne : Avec plus de 11 ans d'expérience dans la conception, la fabrication et l'usinage de précision des structures métalliques en nid d'abeille, nous gérons indépendamment tout, des composants de turboréacteurs en nid d'abeille à micro-cellules aux anneaux d'étanchéité de turbine à vapeur à grande échelle.

· Technologies propriétaires : Nous sommes l'un des rares fabricants de l'industrie à exploiter simultanément des lignes de production de soudage laser automatique et la technologie de brasage sous vide. Le brasage sous vide assure une liaison exceptionnellement solide entre le noyau en nid d'abeille et la plaque de support – il ne se délaminera pas, même sous des vibrations continues à haute température.

· Assurance qualité : Nous appliquons strictement les normes internationales de gestion de la qualité et détenons la certification GB/T 19001-2016 / ISO 9001:2015 ainsi que la certification GJB 9001C-2017 (norme nationale chinoise), garantissant une qualité de "grade A" pour nos produits.

· Études de cas mondiales – Preuves de première main : Nos joints en nid d'abeille ont été appliqués avec succès dans un projet de modernisation de centrale électrique à turbine à gaz en Asie du Sud-Est, ainsi que dans la chaîne d'approvisionnement MRO (Maintenance, Réparation et Révision) de turboréacteurs en Chine. Dans un cas, nous avons aidé un fournisseur de services de maintenance de turbines à gaz à réduire les fuites au niveau du jeu des extrémités du rotor de 37 %, prolongeant ainsi considérablement la durée de vie en cycle thermique des aubes.
