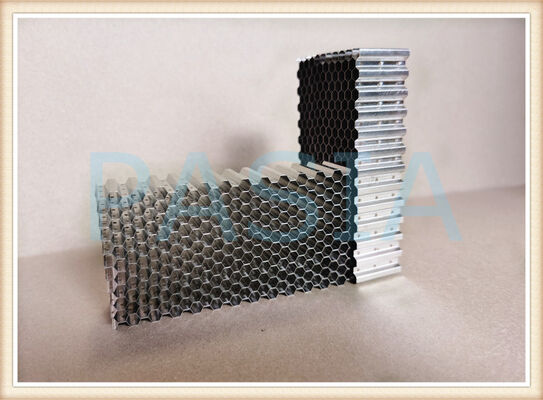

Anneaux d'étanchéité en nid d'abeille à longue durée de vie pour rotor LPT avec qualité AS9100

Bague d'étanchéité en nid d'abeille longue durée pour rotor LPT avec qualité AS9100

Notre bague d'étanchéité en nid d'abeille longue durée est conçue pour l'étanchéité du rotor de turbine basse pression (LPT) dans les moteurs aéronautiques, les APU et les turbines à gaz industrielles. Il fournit une surface d'étanchéité abradable à haute température qui permet aux extrémités des pales du rotor de maintenir un jeu minimal, réduisant ainsi les fuites, améliorant l'efficacité de la turbine et prolongeant la durée de vie. Fabriqué selon un système de gestion de la qualité aérospatiale certifié AS9100, chaque anneau est construit pour des conditions thermiques, mécaniques et aérodynamiques exigeantes.

Principales caractéristiques et avantages

· Longue durée de vie — construction en superalliage résistant à l'oxydation, géométrie des cellules optimisée et joints brasés robustes pour une excellente résistance à la fatigue thermique.
· Performances à haute température — adaptées aux environnements LPT élevés, avec une sélection d'alliages disponible pour un service continu jusqu'à environ 1 000 °C / 1 832 °F en fonction du matériau et du revêtement.
· Excellente abradabilité — la structure cellulaire en nid d'abeille contrôlée permet aux pointes des lames de couper un chemin de dégagement précis sans endommager le rotor.
· Efficacité du moteur améliorée — minimise les fuites de pointe, permet des jeux plus serrés et aide à réduire la consommation de carburant spécifique.
· Qualité AS9100 : contrôle complet du processus, traçabilité des matériaux et documentation d'inspection de qualité aérospatiale.
· Conçu sur mesure : le diamètre de l'anneau, la largeur, la taille des cellules, l'épaisseur de la feuille, l'alliage, le revêtement et les caractéristiques de montage peuvent être adaptés aux dessins du client.

Applications

· Étanchéité du rotor LPT des moteurs aéronautiques
· Groupes auxiliaires de puissance (APU)
· Turbines à gaz industrielles et marines
· Systèmes de contrôle du jeu des turbines à haute température

Conçu pour la précision – Spécifications techniques

Notre gamme de produits de joints en nid d'abeille prend en charge les spécifications flexibles suivantes :

Autres applications :

· Étanchéité pour l'aérospatiale et l'aviation : Idéal pour les compresseurs de moteurs à réaction d'avions et les carénages de turbine.

· Turbines à gaz de production d'électricité : utilisées dans les centrales électriques à cycle combiné pour minimiser les fuites de vapeur parasites, ce qui réduit la chaleur moyenne

consommation d'environ 5 grammes par kilowattheure de charbon standard.

· Turbines à vapeur industrielles : améliore la stabilité du rotor et la déshumidification aux extrémités des pales, protégeant les composants de l'érosion par l'humidité.

· Redresseurs de flux de soufflerie et de compresseur : assurent un flux d'air laminaire et réduisent les pertes aérodynamiques dans les installations d'essai à grande vitesse.

· Blindage EMI/RFI : La structure métallique en nid d'abeille agit également comme un évent de protection contre les interférences électromagnétiques (EMI) dans les boîtiers électroniques sensibles.

Quelle est l’efficacité d’un joint en nid d’abeille ?

· Réduction des fuites : par rapport aux joints à labyrinthe, le joint en nid d'abeille réduit les fuites volumétriques de vapeur/air d'une moyenne de 30 à 50 % (tout en maintenant des jeux plus fins).

· Efficacité thermique : pour les turbines à vapeur supercritiques de 600 MW, le remplacement des joints traditionnels par des variantes en nid d'abeille réduit la consommation de chaleur d'env. 5 grammes de charbon standard par kWh.

· Durée de vie : En raison de son excellente résistance à l'abrasion et de son adaptabilité dynamique, la durée de vie opérationnelle d'un joint en nid d'abeille est généralement plus de deux fois supérieure à celle des joints en peigne ordinaires, ce qui réduit considérablement les temps d'arrêt pour maintenance.

Pourquoi choisir ce joint en nid d'abeille – Expertise du monde réel (EEAT Focus)

Nous ne sommes pas un simple distributeur de composants, mais un fabricant original doté de capacités approfondies de R&D et de production de produits en nid d'abeille :

· Expertise interne : Avec plus de 11 ans d'expérience dans la conception, la fabrication et l'usinage de précision de structures métalliques en nid d'abeilles, nous traitons de manière indépendante tout, des composants de moteurs d'avion en nid d'abeilles à micro-cellules jusqu'aux bagues d'étanchéité de turbine à vapeur à grande échelle.

· Technologies exclusives : Nous sommes l'un des rares fabricants de l'industrie à exploiter simultanément des lignes de production automatiques de soudage laser et une technologie de brasage sous vide. Le brasage sous vide garantit une liaison exceptionnellement forte entre l'âme en nid d'abeilles et la plaque de support : elle ne se délamera pas, même sous des vibrations continues à haute température.

· Assurance qualité : nous appliquons strictement les normes internationales de gestion de la qualité et détenons la certification GB/T 19001-2016 / ISO 9001:2015 ainsi que la certification GJB 9001C-2017 (norme nationale de Chine), garantissant une « qualité de qualité » pour nos produits.

· Études de cas mondiales – Preuves de première main : nos joints en nid d'abeille ont été appliqués avec succès dans un projet de modernisation d'une centrale électrique à turbine à gaz en Asie du Sud-Est, ainsi que dans la chaîne d'approvisionnement MRO (maintenance, réparation et révision) de moteurs d'avion en Chine. Dans un cas, nous avons aidé un fournisseur de maintenance de turbines à gaz à réduire de 37 % les fuites au niveau des extrémités du rotor, prolongeant ainsi considérablement la durée de vie du cycle thermique des pales.
