Détails sur le produit:
Conditions de paiement et expédition:
|
| Processus: | Soudé | Matériel: | Acier inoxydable |
|---|---|---|---|
| Industrie: | Turbine | Usage: | Joint |
| Méthode: | soudage par points | Grade: | SS304，SS316L |
| Avantage: | Couplage croisé très faible | Application: | Pièce de moteur d'avion |

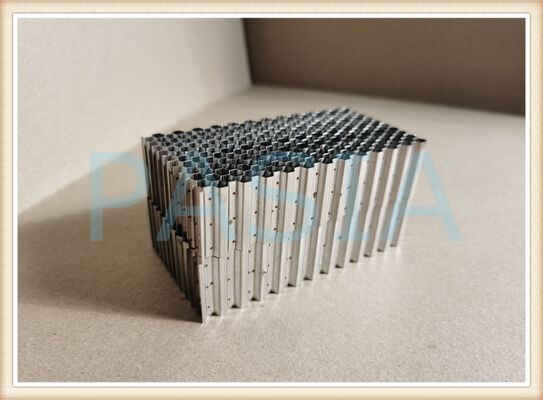

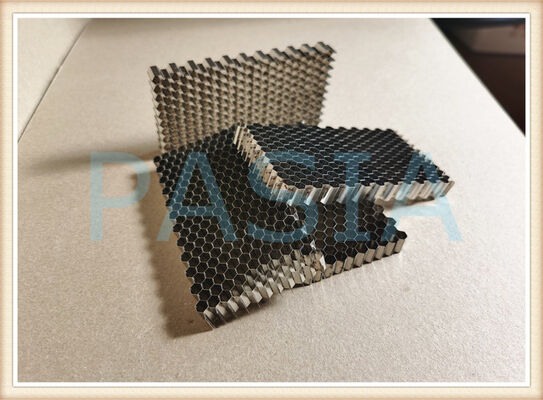

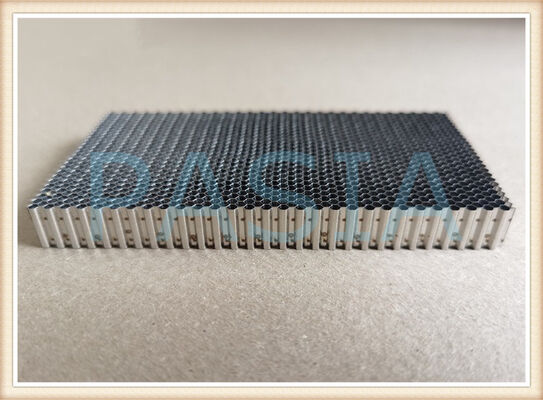

Taille de cellule personnalisée 0,8-3 mm anneau de joint de nid d'abeille pour moteur d'aéronef
La bague de joint de nid d'abeille de taille cellulaire personnalisée de 0,8 mm pour moteur aéronautique est un composant d'étanchéité abrasif à haute température conçu pour les applications d'étanchéité de compresseur, de turbine, de combusteur et de labyrinthe.Il est fabriqué avec un noyau de nid d'abeille hexagonal de précision brasé ou soudé à un anneau de support métallique.
La taille de la cellule de nid d'abeille peut être personnalisée de 0,8 mm à 3,0 mm pour optimiser le contrôle des fuites, la tolérance au frottement, la stabilité thermique et la durée de vie.Ce produit est adapté aux systèmes d'étanchéité des moteurs d'aéronefs d'origine et de réaménagement.
---
2. Caractéristiques clés
· Taille de cellule personnalisée: 0,8 mm ¥ 3,0 mm
· Structure hexagonale du nid d'abeille
· Superalliages à base de nickel à haute température disponibles
· Excellente résistance à l'oxydation et à la corrosion
· Conception abrasive et résistante au frottement
· Tolérances de dimension très serrées
· Léger avec une grande rigidité structurelle
· Construction de brasage sous vide / soudage au laser
· Options d'anneau complet, d'anneau divisé ou d'anneau segmenté
· Les revêtements sur mesure sont disponibles sur demande
· Convient à la production de moteurs aérospatiaux
---
3Applications typiques
· Sceaux du compresseur du moteur aéronautique
· Tête de turbine et joints entre les étapes
· Sceaux de sortie du combusteur
· Systèmes d'étanchéité au labyrinthe
· Unités de puissance auxiliaires (APU)
· Turbines à gaz industrielles
· Aménagements et améliorations des performances
· Contrôle du dégagement du rotor/stator à haute température
Conçue pour la précision ¢ Spécifications techniques
Notre gamme de produits pour phoques de nid d'abeille prend en charge les spécifications flexibles suivantes:
| Paramètre | Plage de spécifications |
| Options matérielles | Acier inoxydable, Haynes 214, Hastelloy X, alliage à haute température, acier au carbone |
| Taille de la cellule du nid | 00,8 mm 5,6 mm (0,8 mm, 1,6 mm, 2,0 mm, 3,2 mm, 4,2 mm, 5,6 mm, etc.) |
| Épaisseur de paroi cellulaire | 00,08 mm, 0,1 mm, 0,13 mm, 0,15 mm, 0,2 mm (personnalisable) |
| Formes de produits | L'équipement utilisé pour la fabrication de l'équipement doit être conforme aux exigences de la présente annexe. |
| Processus de fabrication | Soudage automatique au laser, brasage sous vide, etc. |
Applications:
· Sélection aérospatiale et aéronautique: idéal pour les compresseurs de moteurs à réaction des avions et les enveloppes de turbines.
· Turbines à gaz de production d'énergie: utilisées dans les centrales électriques à cycle combiné pour minimiser les fuites parasitaires de vapeur, ce qui réduit la chaleur moyenne
consommation d'environ 5 grammes par kilowattheure de charbon standard.
· Turbines à vapeur industrielles: améliore la stabilité du rotor et la déshumidification des extrémités des lames, protégeant les composants de l'érosion par l'humidité.
· Réglageurs de débit de soufflerie et de compresseur: assurent un débit d'air laminaire et réduisent les pertes aérodynamiques dans les installations d'essai à grande vitesse.
· EMI/RFI Shielding: La structure métallique du nid d'abeille agit également comme une ouverture de blindage contre les interférences électromagnétiques (EMI) dans les boîtiers électroniques sensibles.
Les avantages
| 1 | Accouplement croisé très bas |
| 2 | Amortissement direct plus élevé qui scelle le labyrinthe |
| 3 | Plus indulgent que les joints de labyrinthe en cas de frottement rotor-stator |
| 4 | Variété de matériaux disponibles pour un large éventail d'applications |
| 5 | Capables de supporter des températures plus élevées que les joints de labyrinthe classiques |
