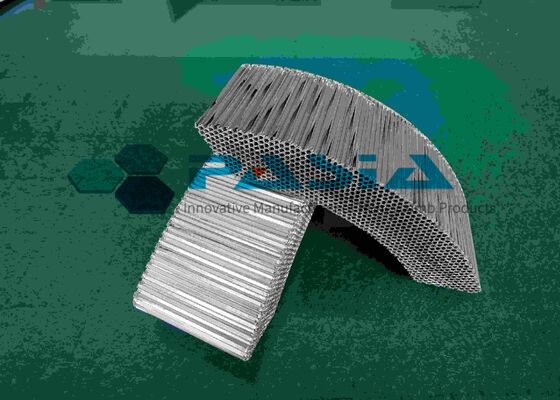

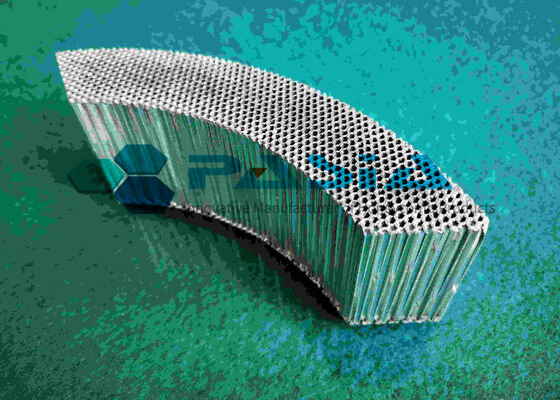

Résistance à l'écrasement élevée Attenuateur d'impact léger de la structure de nid d'abeille en aluminium

Atténuateur d'impact léger à haute résistance à l'écrasement de la structure en nid d'abeilles en aluminium

L'atténuateur d'impact léger à haute résistance à l'écrasement de la structure en nid d'abeille en aluminium est un matériau de structure en nid d'abeille destiné à l'atténuation des impacts, basé sur une feuille commerciale Al5052 qui résiste aux conditions de travail de corrosion.

Pasia Industries, un innovateur et fabricant professionnel avancé de noyaux en nid d'abeille, propose des produits polyvalents à base de nid d'abeille sur le marché mondial avec plus de 20 ans d'expérience. L'âme en nid d'abeilles à absorption d'énergie peut être produite sur la base d'un processus conventionnel avec collage par colle ou d'un processus innovant avec la production de machines avec une utilisation limitée de colle spéciale pour obtenir des performances spéciales telles que la résistance aux températures élevées, la résistance chimique, etc. Avec un savoir-faire et une expérience techniques suffisants, une large gamme d'absorbeurs d'énergie en nid d'abeilles standard et personnalisés pour diverses applications sont livrées avec succès aux clients avec différentes tailles de cellules, densités de noyau, formes et tailles de résistance à l'écrasement. Le nid d'abeilles en aluminium est le matériau idéal pour les applications d'absorption d'énergie en raison de son rapport résistance/poids élevé. Il présente également une excellente résistance à l’humidité et à la corrosion.

Le nid d'abeilles en aluminium est une option idéale pour l'absorption d'énergie en raison de sa capacité à absorber les forces en se frisant sur une grande distance dans le sens de la hauteur. La paroi des cellules en nid d'abeille frise le long de la direction verticale jusqu'à ce que la feuille soit complètement sertie avec la résistance anti-écrasement au sommet lorsque l'état de la feuille commence à changer et qu'elle maintienne une force de résistance un peu plus faible mais stable jusqu'à la fin. L'ensemble du processus de frisottis est le processus d'absorption d'énergie qui est une méthode efficace pour empêcher les pièces ou les biens protégés d'être endommagés.

Les absorbeurs d'énergie Pasia Honeycomb sont normalement fournis à un état de machine finie pour la pièce requise après pré-écrasement à partir duquel les premiers millimètres du noyau devraient déjà avoir été écrasés et, ce faisant, atténuant le pic de force initial. Le pic de force initial est élevé mais pendant une courte durée, après quoi la force nécessaire pour déplacer le nid d'abeilles diminue rapidement et reste à un niveau constant tout au long de l'événement. Les absorbeurs d'énergie peuvent être développés pour des spécifications de projet sur mesure ou pour une production en série pour une large gamme d'applications, notamment :

Sport automobile

Après la protection de l'absorbeur d'énergie en nid d'abeille fini, l'énergie d'impact qui se produit pendant une course peut être principalement absorbée lors du frizzling ultérieur du noyau, de sorte que le véhicule et ses occupants soient correctement protégés. C'est également l'absorbeur qui peut être utilisé avec succès pour protéger le réservoir de carburant contre les chocs.

Commercial

Des absorbeurs personnalisés peuvent être fournis comme protection contre les chocs pour les colonnes, les rayonnages et les coins des entrepôts et des installations de manutention ainsi que pour de nombreuses autres applications.

Nucléaire

Les absorbeurs d'énergie Pasia Honeycomb peuvent être utilisés comme protection contre les incidents imprévus pour les applications liées au nucléaire telles que les centrales nucléaires, le transport de matériaux, etc.

Rail

Les produits sont typiquement utilisés dans l'industrie ferroviaire, notamment les caissons d'absorption d'énergie pour les compartiments de conduite et les dispositifs anti-grimpeurs, la protection de la tête du train, etc.

Protection d'expédition

Les absorbeurs d'énergie Pasia en nid d'abeille en aluminium peuvent protéger les produits fragiles avec un impact minimal sur le poids d'expédition contre un éventuel écrasement.

Principe d'absorption d'énergie et comportement mécanique

Le mécanisme d’absorption d’énergie d’une âme en nid d’abeilles en aluminium consiste essentiellement à dissiper l’énergie cinétique d’impact par déformation plastique du matériau. Sous compression dynamique, la courbe contrainte-déformation présente le comportement typique en trois étapes des matériaux poreux :

Étape 1 – Région élastique : Au début de la compression, les parois cellulaires subissent une déformation élastique par flexion et la contrainte augmente linéairement avec la déformation.

Étape 2 – Région du plateau : Après avoir atteint la limite d’élasticité, les parois cellulaires subissent un flambage local et un effondrement plastique, et la contrainte reste à un niveau de « contrainte de plateau » relativement stable. La déformation du plateau de rendement plastique d'un noyau en nid d'abeilles en aluminium est généralement supérieure à 65 %, ce qui signifie qu'il peut absorber de l'énergie de manière constante sur une longue course de compression. Il s’agit de l’étape essentielle pour une absorption efficace de l’énergie.

Étape 3 – Zone de densification : Lorsque la compression atteint un certain niveau, les cellules sont complètement écrasées, le matériau se densifie et la contrainte augmente fortement.

Des études expérimentales montrent que sous un impact à faible vitesse, la capacité d'absorption d'énergie d'une âme en nid d'abeille en aluminium est environ 1,33 fois supérieure à celle sous compression quasi statique, ce qui indique de meilleures performances dynamiques. La déformation du plateau augmente avec le rapport entre la hauteur des cellules et la longueur des côtés des cellules et tend à se stabiliser lorsque H/d > 3,46.

Caractéristiques:

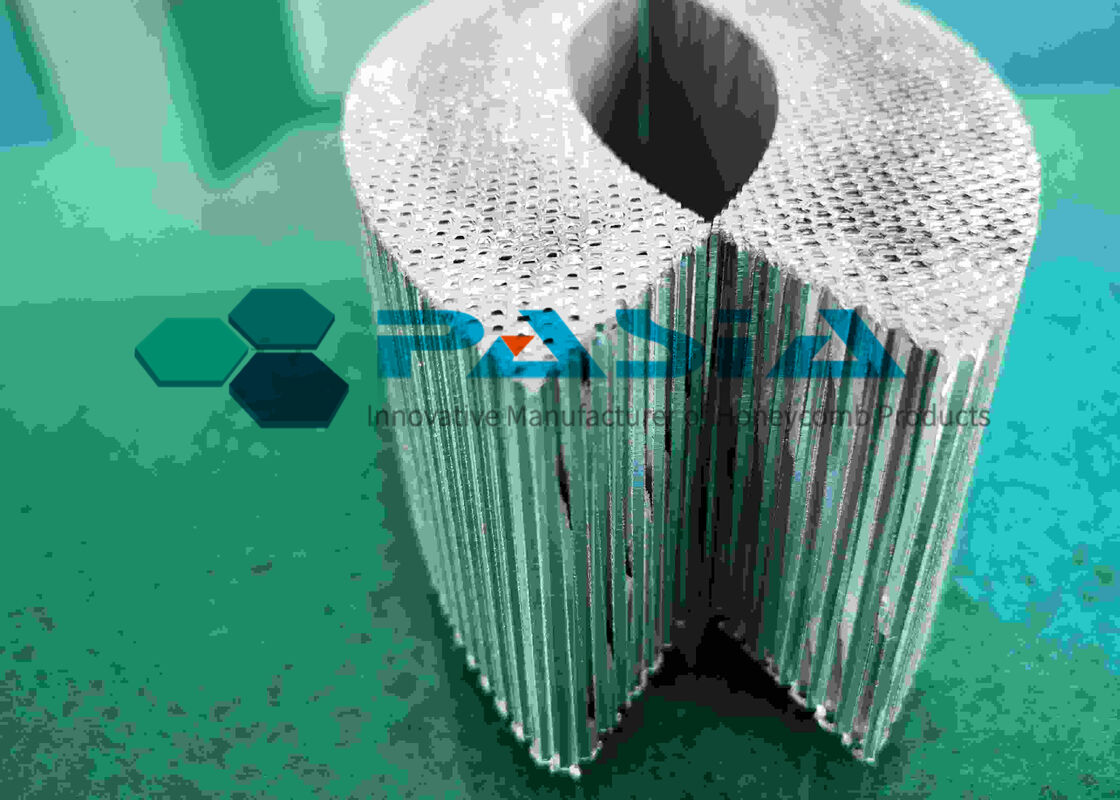

Les absorbeurs d'énergie Pasia Honeycomb peuvent être fournis en fonction de la taille des cellules, de l'épaisseur et de la couche de la feuille, de la qualité de l'aluminium, de la largeur et de la longueur, etc. La forme et les pièces peuvent également être personnalisées selon la demande du client. La résistance à l'écrasement peut être obtenue grâce aux performances de l'épaisseur de la feuille et de la structure spéciale.

Élément de test : Résistance à l'écrasement simple en nid d'abeilles en aluminium

Données de test

Courbe de test :
