GH3536 Segment d'étanchéité en nid d'abeille pour l'application de stators de compresseurs

Segment d'étanchéité en nid d'abeille GH3536 pour application stator de compresseur

Le segment d'étanchéité en nid d'abeille GH3536 est un composant d'étanchéité de flux gazeux de précision, spécialement conçu pour les applications de stator de compresseur dans les aéro-moteurs et les turbines à gaz. Fabriqué à partir d'une feuille superalliage à base de nickel GH3536 — l'équivalent chinois de l'Hastelloy X (UNS N06002) — ce segment d'étanchéité en nid d'abeille est brasé sous vide à un anneau de support ou à un segment de support, formant un ensemble d'étanchéité complet qui réduit efficacement les fuites inter-étages, améliore l'efficacité du moteur et réduit la consommation de carburant.

Le GH3536 (anciennement désigné GH536) est un superalliage nickel-chrome-fer-molybdène renforcé par solution solide, avec une excellente résistance à l'oxydation, à la corrosion, ainsi qu'une bonne formabilité et soudabilité. C'est l'un des superalliages les plus utilisés dans la fabrication d'aéro-moteurs et il a fait ses preuves en service depuis plus d'un demi-siècle.

2. Avantages du matériau — Superalliage GH3536

2.1 Composition et mécanisme de renforcement

Le GH3536 est un superalliage corroyé renforcé par solution solide à base de Ni-Cr-Fe, avec le chrome et le molybdène comme principaux éléments de renforcement. L'alliage contient une teneur relativement élevée en fer (17,0–20,0 %), ce qui réduit efficacement les coûts des matières premières tout en maintenant d'excellentes performances à haute température.

Teneur en éléments (en % en poids) Fonction
Nickel (Ni) Équilibre (≈47,5–53 %) Élément de matrice, assure une structure austénitique stable
Chrome (Cr) 20,5–23,0 % Élément clé pour la résistance à l'oxydation et à la corrosion à haute température
Molybdène (Mo) 8,0–10,0 % Élément clé de renforcement par solution solide
Fer (Fe) 17,0–20,0 % Réduction des coûts, compatibilité des processus
Cobalt (Co) 0,5–2,5 % Renforcement auxiliaire, améliore la résistance au fluage
Tungstène (W) 0,2–1,0 % Renforcement auxiliaire

2.2 Propriétés clés du matériau

· Température de fonctionnement : Service à long terme en dessous de 900 °C ; exposition à court terme jusqu'à 1080 °C
· Résistance à l'oxydation et à la corrosion : Résistance exceptionnelle à l'oxydation et aux milieux corrosifs (y compris les gaz contenant du soufre et les halogénures)
· Formabilité et soudabilité : Excellente formabilité à froid et à chaud, et performances de soudage
· Résistance au fluage et à la rupture : Résistance modérée au fluage et à la rupture en dessous de 900 °C
· Microstructure : Matrice austénitique avec des carbures de TiN et de M₆C fins et uniformément répartis
· Densité : 8,28–8,3 g/cm³
· Plage de fusion : 1295–1381 °C

3. Conception et caractéristiques du produit

3.1 Structure en nid d'abeille

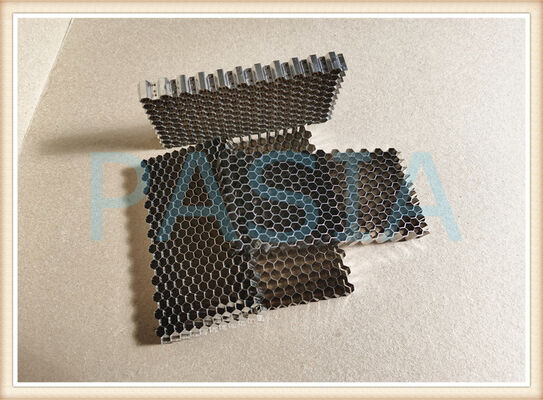

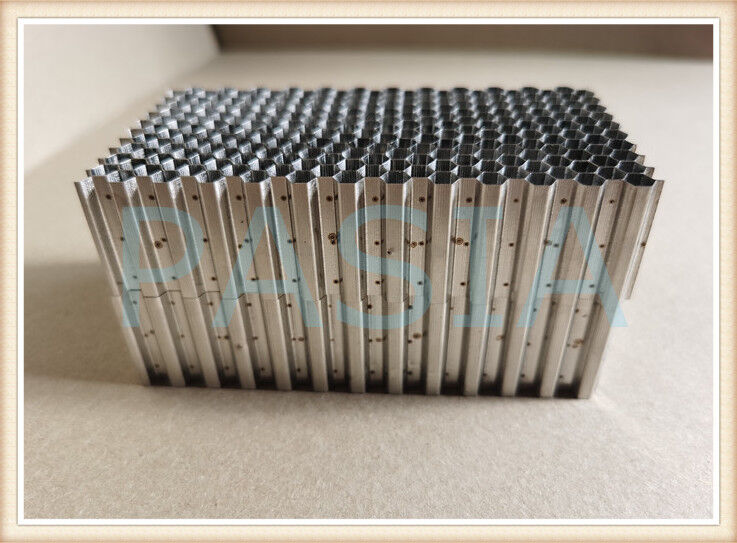

Le segment d'étanchéité présente une structure cellulaire hexagonale régulière en nid d'abeille, formée avec précision à partir d'une feuille de superalliage GH3536. Les spécifications typiques comprennent :

Paramètre Spécification
Diamètre de cellule (cercle inscrit) 0,8 mm (personnalisable jusqu'à 3,0 mm)
Épaisseur de paroi de la feuille 0,05 mm (ou 0,1 mm)
Géométrie de cellule Hexagone régulier
Matériau du segment de support Acier inoxydable ou superalliage (GH4169, GH907, GH600, etc.)

3.2 Processus de brasage

Le noyau en nid d'abeille est assemblé à l'anneau de support ou au segment de support par brasage sous vide de précision à l'aide d'alliages de brasage à base de nickel tels que le BNi-2.

Réalisations critiques du processus :

· Taux de liaison : ≥ 99,5 %
· Qualité de l'interface : Grains fins, microstructure uniforme, pas de corrosion de la ligne de brasage
· Résistance mécanique : La résistance à la traction plane atteint 50 MPa ; excellente résistance et ténacité
· Résistance de la jointure (800 °C) : Résistance à la traction ≥ 315 MPa, résistance au cisaillement ≥ 140 MPa

3.3 Principe d'étanchéité

Pendant le fonctionnement du compresseur, les extrémités des aubes rotatives pénètrent doucement dans la structure en nid d'abeille sous l'effet de la force centrifuge, formant un jeu radial optimal. Cette conception d'« usure active » permet au noyau en nid d'abeille de fonctionner comme une couche abradable sacrificielle, protégeant les aubes tout en minimisant les fuites de flux gazeux. Les joints en nid d'abeille peuvent réduire les fuites de 50 à 70 % par rapport aux joints labyrinthiques traditionnels.

4. Spécifications techniques

4.1 Système de matériaux

Caractéristiques du matériau du composant
Noyau en nid d'abeille GH3536 (Hastelloy X) Résistance à l'oxydation, formabilité, capacité à 900 °C
Anneau de support / support GH4169, GH907, GH600 ou acier inoxydable Adapté aux conditions de service
Fil de brasage BNi-2, BNi-4, BNi-5 À base de nickel, compatible avec le brasage sous vide

4.2 Indicateurs de performance

Paramètre Valeur
Température de service maximale 900 °C (long terme) ; 1080 °C (court terme)
Réduction des fuites 50–70 % par rapport aux joints labyrinthiques traditionnels
Taux de liaison du nid d'abeille ≥ 99,5 %
Résistance à la traction plane ≥ 50 MPa
Durée de vie Compatible avec les intervalles de révision du moteur

5. Application stator de compresseur

5.1 Installation typique

Le segment d'étanchéité en nid d'abeille GH3536 est installé dans les ensembles de stator de compresseur, où il forme une interface d'étanchéité critique entre les aubes stationnaires et les extrémités des aubes rotatives. Il est particulièrement adapté pour :

· Ensembles d'aubes de stator de compresseur haute pression (HPC)
· Zones d'étanchéité de sortie de compresseur
· Étanchéité inter-étages entre le rotor et le stator du compresseur

5.2 Pourquoi le GH3536 pour les stators de compresseur

· Compatibilité thermique : La section du compresseur subit des gradients de température importants — le GH3536 maintient son intégrité structurelle sur toute la plage de fonctionnement
· Résistance à l'oxydation : Protège contre l'oxydation due à un flux d'air à haute vitesse et à haute température
· Abradabilité : La structure en nid d'abeille à paroi mince de 0,05 mm assure un contrôle optimal du jeu des extrémités des aubes
· Fiabilité éprouvée : Le GH3536 est un alliage mature avec une longue histoire de service dans les composants de section chaude des aéro-moteurs
