Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériel: | Papier para-aramide | Feuille d'aluminium: | 0,05, 0,06 ou 0,076 mm |
|---|---|---|---|
| Taille des cellules: | 2, 3, 5, 8 mm | Dureté: | H18 |
| Hauteur: | Personnalisé | Nom du produit: | Noyau en nid d'abeille para-aramide |

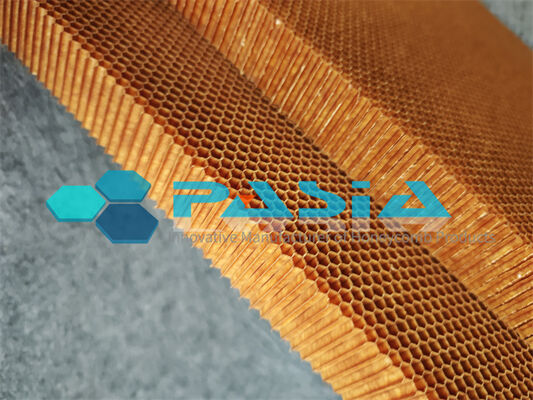

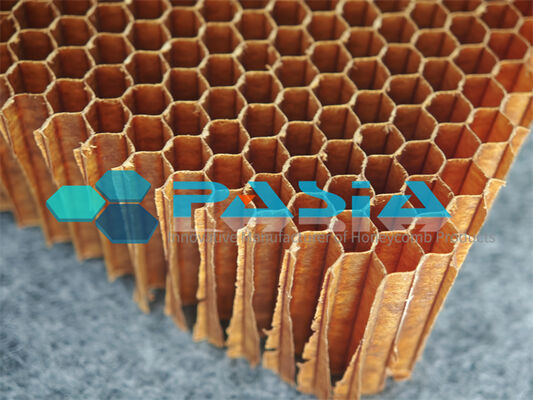

Nid d'abeilles en aramide à noyau flexible pour trois pièces en forme de D nécessitant une isolation et une non-conductivité
1. Le défi – Quand les cœurs plats échouent
Les âmes rigides en nid d'abeilles conventionnelles sont conçues pour les panneaux plats ou légèrement incurvés. Mais lorsque votre conception nécessite des courbes composées, des rayons serrés, des coques à double contour ou des géométries 3D embouties profondément, les noyaux à cellules hexagonales standard se déforment, se plissent ou se fracturent pendant le formage, compromettant l'intégrité structurelle et augmentant les taux de rebut.
Pire encore, si cette pièce 3D doit également isoler de la chaleur ou des vibrations et rester électriquement non conductrice pour la transparence RF ou l'isolation galvanique, les options de matériaux diminuent considérablement.
Notre nid d'abeilles Flex Core Aramid a été développé spécifiquement pour résoudre ce trilemme : formable en formes 3D complexes, isolant thermiquement/acoustiquement et intrinsèquement non conducteur, le tout sans sacrifier la légèreté et la résistance qu'offrent les fibres d'aramide.
---
2. Qu'est-ce que le nid d'abeilles en aramide Flex Core ?
Contrairement au nid d'abeille hexagonal standard avec des lignes de nœuds liées de manière rigide, Flex Core présente un motif de liaison de nœuds contrôlé et étendu qui permet aux parois cellulaires de s'articuler et de se cisailler dans le plan. Cette architecture unique confère au noyau une drapabilité et une conformabilité exceptionnelles, lui permettant de suivre des contours 3D complexes lors des processus de formage à chaud ou d'ensachage sous vide, tout comme un tissu, mais avec la résistance à la compression d'un noyau structurel.
Il est disponible en variantes surexpansées (OX) et faible densité, avec des systèmes de résine phénolique ou polyimide adaptés à votre température de formage et à votre environnement de service.
---
3. Caractéristique n°1 – Formabilité 3D supérieure pour les géométries complexes
Le nid d'abeilles standard résiste au cisaillement dans le plan ; Flex Core l’accepte.
· Capacité de formage : permet d'obtenir une courbure composée avec des rayons aussi serrés que ≥ 3 mm (en fonction de la densité et de la taille des cellules) sans rupture de la paroi cellulaire ni télégraphie de surface.
· Flexibilité de traitement : compatible avec les presses de formage à chaud, le durcissement en autoclave et le moulage à matrice assortie. Le noyau peut être préformé jusqu'à une forme proche de la forme nette avant la stratification de la peau, réduisant ainsi les déchets de coupe jusqu'à 40 %.
· Stabilité dimensionnelle après formage : la structure du nœud articulé se verrouille dans la forme formée lors du durcissement de la résine, maintenant les contours à ± 0,5 mm sur des longueurs de corde de 1 mètre, ce qui est essentiel pour les surfaces aérodynamiques et les radômes encastrés.
Application réelle : capots de moteur d'hélicoptère monobloc, inserts monocoques de voiture de course à courbure composée et sections de pointe d'avion à double courbure, tout cela auparavant impossible avec un nid d'abeille standard.
---
4. Caractéristique n°2 – Performance d’isolation thermique et acoustique
Dans les enceintes en forme 3D (compartiments moteur, modules de cabine ou entrées de nacelle), la gestion de la chaleur et du bruit est aussi essentielle que le support structurel. Flex Core offre sur les deux fronts :
Isolation thermique
· L'architecture à cellules fermées (ou partiellement ouvertes) emprisonne l'air stagnant, atteignant une conductivité thermique aussi faible que 0,035 W/m·K à 25 °C, comparable aux isolations en mousse haut de gamme.
· La matrice aramide/phénolique conserve ses propriétés isolantes jusqu'à 180°C en continu (pics à 220°C), empêchant la transmission de chaleur des peaux du côté chaud vers les éléments structurels du côté froid.
· Réduit ou élimine le besoin de couvertures thermiques séparées, économisant ainsi le poids et la complexité de l'installation.
Amortissement acoustique/vibratoire
· Les parois cellulaires flexibles dissipent l'énergie vibratoire par friction à micro-échelle au niveau des articulations des nœuds, fournissant un facteur de perte (tan δ) de 0,02 à 0,05 dans la plage de 500 à 2 000 Hz, soit nettement plus élevé que les noyaux rigides.
· Idéal pour réduire le bruit des cabines des avions, des wagons et des navires où les cloisons incurvées et les panneaux de plafond profilés sont standard.
---
5. Caractéristique n°3 – Non-conductivité inhérente (électrique et galvanique)
Pour les pièces en forme 3D qui abritent des antennes, des systèmes radar ou des composants électroniques sensibles, ou qui se lient à des peaux en fibre de carbone, la non-conductivité n'est pas un luxe ; c'est un mandat de sécurité et de performance.
Transparence diélectrique
· Constante diélectrique (εᵣ) : 1,2 – 1,5 (selon la densité et la fréquence, 1–18 GHz).
· Tangente de perte (tan δ) : < 0,01, garantissant une atténuation minimale du signal.
· Cela fait de Flex Core le noyau préféré pour les radômes 3D, les carénages d'antenne et les paraboles réflectrices de satellite où l'intégrité du signal doit être préservée à travers une ouverture incurvée.
Isolation électrique
· Résistivité volumique : > 10¹⁵ Ω·cm — un véritable isolant électrique.
· Résiste aux claquages diélectriques jusqu'à > 20 kV/mm, protégeant ainsi l'électronique contre les arcs électriques ou les courts-circuits dans les environnements à haute altitude ou à forte humidité.
Isolation galvanique
· Contrairement à l'aluminium, Flex Core est 100 % non métallique. Lorsqu'il est collé à des peaux en polymère renforcé de fibres de carbone (CFRP), il élimine entièrement la corrosion galvanique : pas de couches d'isolation, pas d'anodisation, pas d'interfaces sujettes à la corrosion. Ceci est particulièrement vital pour les carénages de propulseurs marins en forme 3D, les boîtiers de plates-formes offshore et les couvercles de boîtiers de batteries automobiles.
Propriétés mécaniques du noyau en nid d'abeille Nomex
| Taille de la cellule en nid d'abeille (mm)) |
Densité (Kg/m3) |
Résistance à la compression simple (MPa) | Propriétés de cisaillement simple (Mpa) | ||||
| Matériau de base pur | Structure sandwich | Force | Module | ||||
| L | W | L | W | ||||
|
1,83 |
48 | 1.8 | 2.28 | 1,38 | 0,79 | 88 | 45 |
| 64 | 3.12 | 3,83 | 1,81 | 1.11 | 100 | 57 | |
|
2,75 |
32 | 0,92 | 1.0 | 0,79 | 0,46 | 66 | 32 |
| 48 | 2.1 | 2.33 | 1,48 | 0,86 | 121 | 54 | |
| 72 | 3,93 | 4.26 | 2,62 | 1,45 | 151 | 65 | |
Propriétés mécaniques du Nomex Honeycomb Core 2
| Type de noyau | Densité (kg/m3) |
Stab.comp.str (MPa) |
Propriétés de cisaillement L (Mpa) | Propriétés de cisaillement W (Mpa) | |||||||
| Force | Module | Force | Module | ||||||||
| Tapez | Ind minimum | Tapez | Ind minimum | Tapez | Ind minimum | Tapez | Ind minimum | Tapez | Ind minimum | ||
| 3.2-29 | 29 | 0,77 | 0,60 | 0,56 | 0,47 | 25.9 | 17.4 | 0,35 | 0,30 | 14.5 | 11.3 |
| 3.2-48 | 48 | 2,35 | 1,92 | 1.22 | 1.03 | 44,5 | 34,5 | 0,73 | 0,61 | 27.1 | 20.9 |
| 3.2-64 | 64 | 3,88 | 3.22 | 1,72 | 1,55 | 61,0 | 54,0 | 0,99 | 0,82 | 34,0 | 25,0 |
| 3.2-80(E) | 80 | 6,67 | 4.49 | 1,92 | 1,65 | 66.1 | 52.3 | 1.20 | 0,97 | 43,9 | 36.3 |
| 3.2-80 | 80 | 5.19 | 4,69 | 2.22 | 1,95 | 71,0 | 64,0 | 1.23 | 1.05 | 38.4 | 34,0 |
| 3.2-96(E) | 96 | 8,99 | 8,78 | 2,49 | 2.25 | 82,8 | 77,5 | 1,73 | 1,67 | 59.1 | 55,5 |
| 4.8-40 | 40 | 1,63 | 1,46 | 0,95 | 0,92 | 38,0 | 36.3 | 0,55 | 0,52 | 23.9 | 22,5 |
| 4.8-48 | 48 | 2,45 | 1,86 | 1.24 | 1.02 | 41.3 | 34,0 | 0,77 | 0,60 | 30,0 | 18,0 |
| 4.8-72 | 72 | 5.28 | 4,60 | 1,70 | 1.32 | 57.1 | 47,5 | 1.09 | 0,80 | 40,5 | 23.2 |
| 4.8EX-48 | 48 | 2.20 | 1,80 | 0,79 | 0,62 | 20.6 | 16.1 | 0,87 | 0,72 | 42,0 | 34,0 |
Application:
L'âme en nid d'abeilles para-aramide à extrêmement haute résistance pour applications haut de gamme est une âme non métallique haute performance qui peut remplacer la fibre de verre et les matériaux d'âme en nid d'abeilles Nomex® pour obtenir des réductions de poids significatives sans sacrifier les performances dans la plupart des applications. Les utilisations du nid d'abeilles en fibre para-aramide comprennent les ponts de bateaux, les cuisines d'avions, les revêtements de sol, les cloisons, les bords d'attaque et de fuite des avions, les radômes, les volets, les panneaux d'accès et les portes.
