Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériel: | Papier para-aramide | Feuille d'aluminium: | 0,05, 0,06 ou 0,076 mm |
|---|---|---|---|
| Taille des cellules: | 2, 3, 5, 8 mm | Dureté: | H18 |
| Hauteur: | Personnalisé | Nom du produit: | Noyau de nid d'abeille noméx |

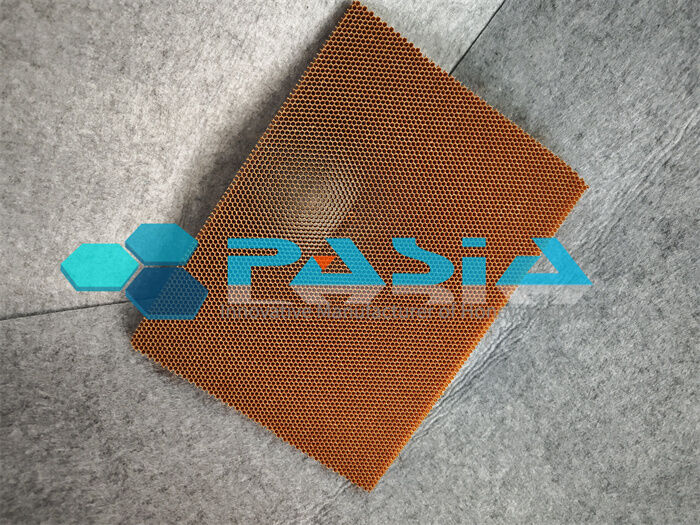

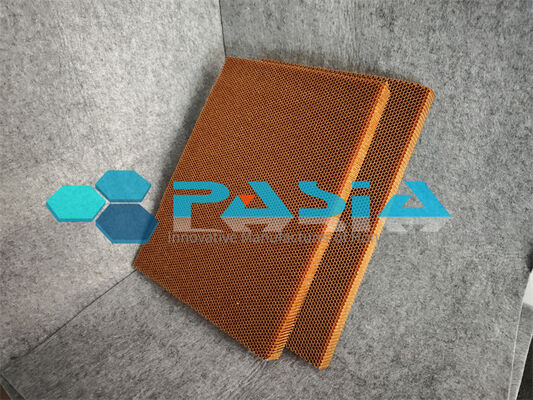

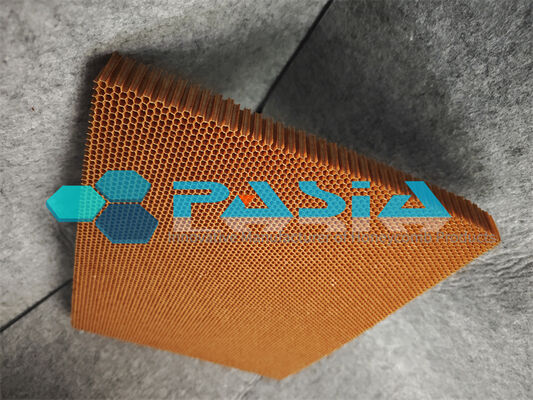

Structure de radôme d'antenne radar à âme en nid d'abeille en aramide à faible diélectrique
La structure de radôme d'antenne radar à âme en nid d'abeille en aramide à faible diélectrique est une construction composite sandwich avancée conçue pour offrir une transparence électromagnétique supérieure, une rigidité structurelle et une protection environnementale pour les systèmes radar et d'antenne haute performance. Basée sur une configuration de type A (sandwich A), cette structure utilise un noyau en nid d'abeille à faible diélectrique collé entre des peaux composites minces et à haute résistance, créant un équilibre optimal entre l'intégrité mécanique et les performances électriques.
Caractéristiques principales
· Faible constante diélectrique et tangente de perte : le noyau en nid d'abeille en aramide présente une constante diélectrique généralement inférieure à 1,50, minimisant l'atténuation du signal et assurant une transmission efficace des ondes électromagnétiques sur des fréquences à large bande.
· Excellente transparence radar : spécifiquement conçue pour agir comme une fenêtre électromagnétique, la structure introduit une perte d'insertion minimale (généralement < 1 dB dans les configurations de bande C), préservant la fidélité des signaux radar.
· Ultra-léger et haute rigidité : avec une plage de densité de 24 à 144 kg/m³, le noyau en nid d'abeille en aramide est plus de 30 % plus léger que le nid d'abeille en aluminium équivalent à rigidité égale. Cela réduit le poids total du système sans compromettre la capacité portante structurelle.
· Performances mécaniques supérieures : la structure sandwich offre une résistance spécifique élevée et une excellente résistance aux chocs. Contrairement aux matériaux fragiles, le nid d'abeille en aramide présente un comportement d'écrasement progressif, évitant la délaminage sur de grandes surfaces et maintenant l'intégrité structurelle sous contrainte.
· Durabilité environnementale : le matériau est intrinsèquement résistant à la corrosion, à la fatigue et ignifuge (auto-extinguible). Il maintient des performances stables sur une large plage de températures de -55°C à +180°C, ce qui le rend adapté aux environnements aérospatiaux et marins difficiles.
Propriétés mécaniques du noyau en nid d'abeille Nomex
| Taille de la cellule en nid d'abeille (mm)) |
Densité (Kg/ m3) |
Résistance à la compression plane (MPa) | Propriétés de cisaillement plan (Mpa) | ||||
| Matériau du noyau pur | Structure sandwich | Résistance | Module | ||||
| L | W | L | W | ||||
|
1.83 |
48 | 1.8 | 2.28 | 1.38 | 0.79 | 88 | 45 |
| 64 | 3.12 | 3.83 | 1.81 | 1.11 | 100 | 57 | |
|
2.75 |
32 | 0.92 | 1.0 | 0.79 | 0.46 | 66 | 32 |
| 48 | 2.1 | 2.33 | 1.48 | 0.86 | 121 | 54 | |
| 72 | 3.93 | 4.26 | 2.62 | 1.45 | 151 | 65 | |
Propriétés mécaniques du noyau en nid d'abeille Nomex 2
| Type de noyau | Densité ( kg/m3) |
Résistance à la compression stab. (Mpa) |
Propriétés de cisaillement L (Mpa) | Propriétés de cisaillement W (Mpa) | |||||||
| Résistance | Module | Résistance | Module | ||||||||
| Typ | Min Ind | Typ | Min Ind | Typ | Min Ind | Typ | Min Ind | Typ | Min Ind | ||
| 3.2-29 | 29 | 0.77 | 0.60 | 0.56 | 0.47 | 25.9 | 17.4 | 0.35 | 0.30 | 14.5 | 11.3 |
| 3.2-48 | 48 | 2.35 | 1.92 | 1.22 | 1.03 | 44.5 | 34.5 | 0.73 | 0.61 | 27.1 | 20.9 |
| 3.2-64 | 64 | 3.88 | 3.22 | 1.72 | 1.55 | 61.0 | 54.0 | 0.99 | 0.82 | 34.0 | 25.0 |
| 3.2-80(E) | 80 | 6.67 | 4.49 | 1.92 | 1.65 | 66.1 | 52.3 | 1.20 | 0.97 | 43.9 | 36.3 |
| 3.2-80 | 80 | 5.19 | 4.69 | 2.22 | 1.95 | 71.0 | 64.0 | 1.23 | 1.05 | 38.4 | 34.0 |
| 3.2-96(E) | 96 | 8.99 | 8.78 | 2.49 | 2.25 | 82.8 | 77.5 | 1.73 | 1.67 | 59.1 | 55.5 |
| 4.8-40 | 40 | 1.63 | 1.46 | 0.95 | 0.92 | 38.0 | 36.3 | 0.55 | 0.52 | 23.9 | 22.5 |
| 4.8-48 | 48 | 2.45 | 1.86 | 1.24 | 1.02 | 41.3 | 34.0 | 0.77 | 0.60 | 30.0 | 18.0 |
| 4.8-72 | 72 | 5.28 | 4.60 | 1.70 | 1.32 | 57.1 | 47.5 | 1.09 | 0.80 | 40.5 | 23.2 |
| 4.8EX-48 | 48 | 2.20 | 1.80 | 0.79 | 0.62 | 20.6 | 16.1 | 0.87 | 0.72 | 42.0 | 34.0 |
Application :
Le noyau en nid d'abeille en para-aramide à très haute résistance pour applications haut de gamme est un noyau non métallique haute performance qui peut remplacer les matériaux en nid d'abeille en fibre de verre et Nomex® pour obtenir des réductions de poids significatives sans sacrifier les performances dans la plupart des applications. Les utilisations du nid d'abeille en para-aramide comprennent les ponts de bateaux, les galleys d'avions, les planchers, les cloisons, les bords d'attaque et de fuite d'avions, les radômes, les volets, les panneaux d'accès et les portes.
