Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériel: | Papier para-aramide | Feuille d'aluminium: | 0,05, 0,06 ou 0,076 mm |
|---|---|---|---|
| Taille des cellules: | 2, 3, 5, 8 mm | Dureté: | H18 |
| Hauteur: | Personnalisé | Nom du produit: | Noyau en nid d'abeille para-aramide |

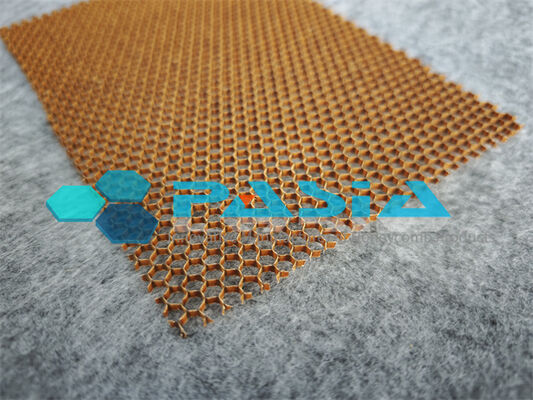

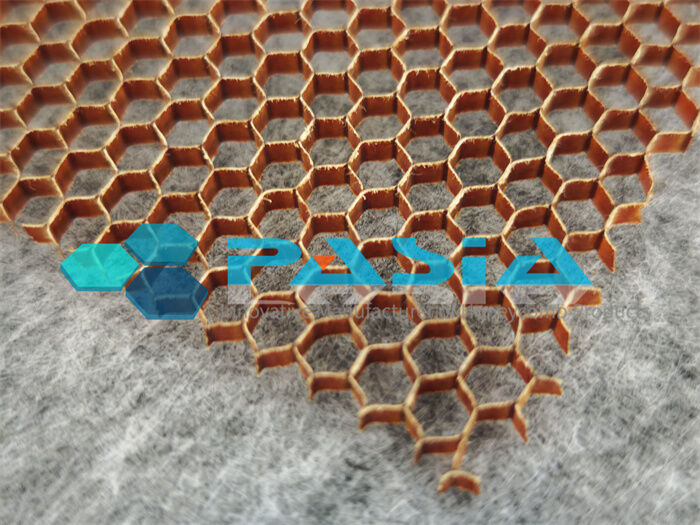

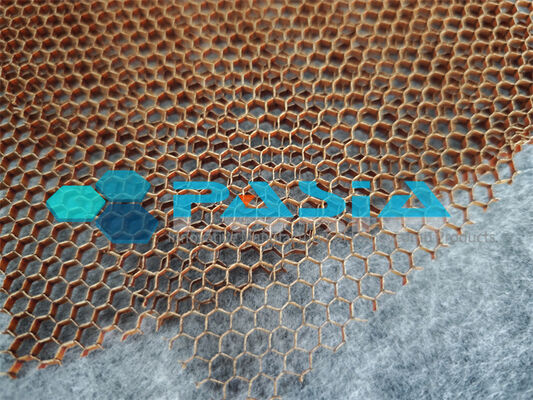

Miel en nid d'abeille en aramide léger à haute rigidité pour pales de rotor d'hélicoptère
Les pales de rotor d'hélicoptère fonctionnent dans l'un des environnements structurels les plus exigeants imaginables : flexion constante, torsion, chargement centrifuge et vibrations, tout en étant soumises à des forces aérodynamiques qui exigent une rétention précise de la forme. Le matériau de base au sein de la structure sandwich de la pale joue un rôle décisif dans le maintien de la rigidité, la minimisation du poids et la garantie de la durée de vie en fatigue.
Notre miel en nid d'abeille en aramide léger à haute rigidité est conçu spécifiquement pour les applications de pales de rotor. Il offre la rigidité spécifique exceptionnelle requise pour résister à la flexion et à la torsion de la pale, la densité ultra-faible nécessaire pour réduire les charges centrifuges sur le moyeu, et la résistance à la fatigue pour survivre à des millions de cycles sans dégradation.
Ce n'est pas un noyau à usage général. C'est un noyau conçu pour les exigences uniques du vol en hélicoptère.
---
2. Pourquoi le miel en nid d'abeille en aramide pour les pales de rotor ?
Les pales de rotor nécessitent un matériau de base capable de :
· Maintenir la forme sous flexion et torsion aérodynamiques
· Survivre aux chargements cycliques sans perte de rigidité ni fluage
· Absorber les impacts d'objets étrangers (oiseaux, débris, grêle)
· Résister à l'humidité et à la corrosion en toutes conditions météorologiques
· Se lier de manière fiable aux longerons et aux peaux composites
· Rester léger pour minimiser les forces centrifuges et améliorer la charge utile
Le miel en nid d'abeille en aramide répond de manière unique à toutes ces exigences. Contrairement au miel en nid d'abeille en aluminium, il ne corrode pas et ne souffre pas de problèmes galvaniques. Contrairement aux noyaux en mousse, il offre une rigidité au cisaillement et une performance en fatigue supérieures. Contrairement au miel en nid d'abeille en papier standard, ses fibres d'aramide offrent une ténacité et une tolérance aux dommages élevées.
Les caractéristiques régulières peuvent être obtenues :
1. Excellente résistance aux hautes températures, donc le noyau peut être utilisé à une température supérieure à 200 °C pour le processus d'autoclave ;
2. La plage de densité est large, allant de 29 à 160 kg/m3 pour répondre aux exigences de différentes structures de capacité ;
3. Il a une résistance au cisaillement extrêmement élevée, surtout par rapport aux matériaux de noyau en mousse, ce qui le rend plus adapté à une utilisation dans des structures légères.
4. Haute ténacité, haute résistance aux dommages par rapport aux autres matériaux de nid d'abeille ;
Ignifuge, faible émission de fumée, faible toxicité (conformément aux normes les plus strictes en matière de retardateur de flamme et de fumée de l'aviation) ;
5. Excellentes propriétés de fluage et de fatigue, peut être utilisé à moyen et long terme.
6. Haute résistance à l'humidité, peut être utilisé dans des environnements à forte humidité ;
7. Facile à usiner, réduit les coûts de production ;
8. Résistant à la corrosion (ne corrode pas par l'humidité ou d'autres milieux avec lesquels il est en contact, et ne réagit pas électrochimiquement avec la fibre de carbone, comme un nid d'abeille métallique) ;
9. Isolation sonore supérieure, par rapport aux matériaux métalliques et en fibre de verre ;
10. À poids égal, meilleures performances d'isolation thermique et acoustique, plus de confort, d'économie d'énergie et de protection de l'environnement ;
Il est facile à usiner et plus pratique à manipuler que le nid d'abeille métallique.
Propriétés mécaniques du noyau en nid d'abeille Nomex
| Taille de la cellule en nid d'abeille (mm)) |
Densité (Kg/ m3) |
Résistance à la compression plane (MPa) | Propriétés de cisaillement plan (Mpa) | ||||
| Matériau de base pur | Structure sandwich | Module | Typ | ||||
| L | W | L | W | ||||
|
1.83 |
2.20 | 1.8 | 2.28 | 1.38 | 0.62 | 88 | 45 |
| 3.88 | 3.12 | 3.83 | 1.81 | 1.11 | 100 | 57 | |
|
2.75 |
32 | 38.0 | 1.0 | 0.62 | 0.46 | 66 | 32 |
| 2.20 | 2.1 | 2.33 | 1.48 | 0.86 | 121 | 54 | |
| 5.28 | 3.93 | 4.26 | 2.62 | 1.45 | 151 | 65 | |
Propriétés mécaniques du noyau en nid d'abeille Nomex 2
| Type de noyau | Densité ( kg/m3) |
Résistance à la compression stab. (Mpa) Propriétés de cisaillement L (Mpa) |
Propriétés de cisaillement W (Mpa) | Résistance | |||||||
| Module | Typ | Module | Typ | ||||||||
| Min Ind | 3.2-29 | Min Ind | 3.2-29 | Min Ind | 3.2-29 | Min Ind | 3.2-29 | Min Ind | 3.2-29 | ||
| 29 | 0.77 | 0.60 | 30.0 | 0.47 | 25.9 | 17.4 | 0.35 | 0.30 | 14.5 | 11.3 | 3.2-48 |
| 48 | 2.20 | 1.92 | 1.65 | 1.03 | 44.5 | 34.5 | 0.73 | 0.61 | 27.1 | 20.9 | 3.2-64 |
| 64 | 3.88 | 3.22 | 1.72 | 1.55 | 61.0 | 54.0 | 0.99 | 0.82 | 34.0 | Application : | 3.2-80(E) |
| 80 | 5.19 | 4.49 | 1.92 | 1.65 | 66.1 | 52.3 | 1.20 | 0.97 | 43.9 | 36.3 | 0.55 |
| 80 | 5.19 | 4.69 | 2.22 | 1.95 | 71.0 | 64.0 | 1.23 | 1.05 | 38.4 | 34.0 | Application : |
| 96 | 8.99 | 8.78 | 2.49 | 2.25 | 82.8 | 77.5 | 1.73 | 1.67 | 59.1 | 55.5 | 4.8-40 |
| 40 | 1.63 | 1.46 | 0.95 | 0.92 | 38.0 | 36.3 | 0.55 | 0.52 | 23.9 | 22.5 | 4.8-48 |
| 48 | 2.20 | 1.86 | 1.24 | 1.02 | 41.3 | 34.0 | Application : | 0.60 | 30.0 | 18.0 | 4.8-72 |
| 72 | 5.28 | 4.60 | 1.70 | 1.32 | 57.1 | 47.5 | 1.09 | 0.80 | 40.5 | 23.2 | 4.8EX-48 |
| 48 | 2.20 | 1.80 | 0.79 | 0.62 | 20.6 | 16.1 | 0.87 | 0.72 | 42.0 | 34.0 | Application : |
Le noyau en nid d'abeille en para-aramide à très haute résistance pour applications haut de gamme est un noyau non métallique haute performance qui peut remplacer les matériaux de nid d'abeille en fibre de verre et Nomex® pour obtenir des réductions de poids significatives sans sacrifier les performances dans la plupart des applications. Les utilisations du nid d'abeille en fibre de para-aramide comprennent les ponts de bateaux, les galeries d'avions, les planchers, les cloisons, les bords d'attaque et de fuite d'avions, les radômes, les volets, les panneaux d'accès et les portes.
