Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériel: | Papier para-aramide | Feuille d'aluminium: | 0,05, 0,06 ou 0,076 mm |
|---|---|---|---|
| Taille des cellules: | 2, 3, 5, 8 mm | Dureté: | H18 |
| Hauteur: | Personnalisé | Nom du produit: | Noyau en nid d'abeille para-aramide |

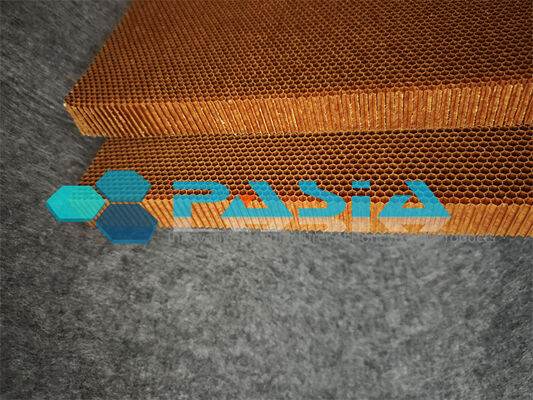

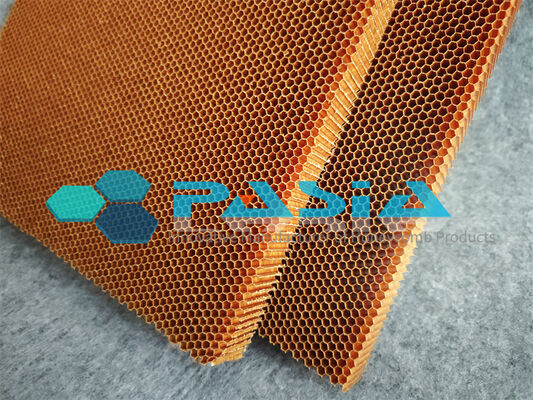

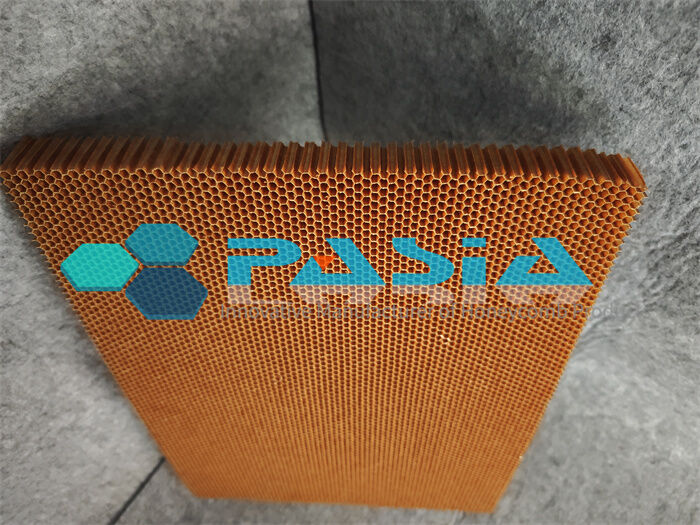

Noyau de nid d'abeille d'aramide ultra léger pour les structures de la cellule d'un drone
Le noyau de nid d'abeille d'aramide ultra-légère est un matériau de noyau structural de haute performance spécialement conçu pour les châssis d'avion des véhicules aériens sans pilote (UAV), les panneaux du fuselage, les ailes,et des structures sandwich composites. Fabriqué à partir de papier en fibres d'aramide ̇ soit de méta-aramide (Nomex®) soit de para-aramide (Kevlar®) ̇ imprégné de résine phénolique résistante à la chaleur,Ce noyau de nid d' abeille offre une combinaison exceptionnelle de faible densitéL'industrie aéronautique privilégie de plus en plus la légèreté pour une plus grande portée et une capacité de charge utile.Les noyaux de nid d' aramide sont devenus un facteur clé pour la conception de drones modernes, où chaque gramme de poids structurel économisé se traduit directement par une meilleure efficacité opérationnelle.
Matériaux et construction
Le noyau est fabriqué à partir de feuilles de papier en fibres d'aramide collées aux nœuds avec un adhésif thermodurcissable, élargi en une configuration de cellule hexagonale,puis trempé dans une résine phénolique résistante à la chaleur et durciCe procédé de fabrication produit une structure cellulaire rigide et légère avec une géométrie cellulaire uniforme et des propriétés mécaniques cohérentes.Les variantes en para-aramide (basées sur Kevlar®) offrent des performances améliorées par rapport aux noyaux en méta-aramide en termes de poids, résistance, rigidité et résistance à la fatigue.Les progrès récents dans la technologie du papier para-aramide ultra-légers, tels que le Kevlar® N636 de 1 millimètre, permettent désormais la construction de noyaux de nid d'abeille avec des densités aussi faibles que 20 kg/m3, ce qui donne des panneaux sandwich 20 à 30% plus légers que les noyaux de méta-aramide classiques de 29 kg/m3.
Principales caractéristiques et avantages
· Ultra-faible densité: disponible dans des densités allant de 20 kg/m3 à 144 kg/m3, avec des cellules de 1,83 mm à 9,5 mm pour répondre aux différentes exigences structurelles.
· Rapport résistance/poids élevé: rigidité spécifique jusqu'à 9 fois supérieure à celle de l'acier, offrant une capacité de charge exceptionnelle avec une masse minimale.
· Excellente résistance à la compression et au cisaillement: la résistance à la compression stabilisée atteint jusqu'à 3,9 MPa à une densité de 64 kg/m3, avec une résistance au cisaillement de plaque allant jusqu'à 2,0 MPa (direction L).
· Résistance au feu: propriétés d'extinction automatique conformes à la norme FAR 25.853 pour les intérieurs de cabine et à la norme FAR 25.855 pour les compartiments de chargement.
· Stabilité thermique: température de fonctionnement jusqu'à 180°C, résistance à la compression à l'état plat supérieure à 85% et résistance au cisaillement supérieure à 65% dans des conditions de température élevée.
· Résistance à la corrosion et à l'environnement: résistant à l'eau, à l'huile, au carburant et à la croissance des champignons, garantissant une durabilité à long terme dans divers environnements de fonctionnement.
· Excellentes propriétés diélectriques: la faible constante diélectrique le rend adapté aux structures radomatiques et adjacentes aux antennes.
· Bonne formabilité: peut être formée à la chaleur en formes courbes et contournées pour des géométries complexes de la cellule.
Propriétés mécaniques du noyau de nid d'abeille de Nomex
| Taille de la cellule du nid d'abeille (mm)) |
Densité (Kg/m)3) |
Résistance à la compression normale (MPa) | Propriétés de cisaillement en plaine (Mpa) | ||||
| Matériau de base pur | Structure du sandwich | Résistance | Module | ||||
| L | W | L | W | ||||
|
1.83 |
48 | 1.8 | 2.28 | 1.38 | 0.79 | 88 | 45 |
| 64 | 3.12 | 3.83 | 1.81 | 1.11 | 100 | 57 | |
|
2.75 |
32 | 0.92 | 1.0 | 0.79 | 0.46 | 66 | 32 |
| 48 | 2.1 | 2.33 | 1.48 | 0.86 | 121 | 54 | |
| 72 | 3.93 | 4.26 | 2.62 | 1.45 | 151 | 65 | |
Propriétés mécaniques du noyau de nid de miel de Nomex 2
| Type de noyau | Densité (kg/m3) |
Je vous en prie. (Mpa) |
L Propriétés de cisaillement ((Mpa) | W Propriétés de cisaillement ((Mpa) | |||||||
| Résistance | Module | Résistance | Module | ||||||||
| Le type | Min Ind | Le type | Min Ind | Le type | Min Ind | Le type | Min Ind | Le type | Min Ind | ||
| 3.2-29 | 29 | 0.77 | 0.60 | 0.56 | 0.47 | 25.9 | 17.4 | 0.35 | 0.30 | 14.5 | 11.3 |
| 3.2-48 | 48 | 2.35 | 1.92 | 1.22 | 1.03 | 44.5 | 34.5 | 0.73 | 0.61 | 27.1 | 20.9 |
| 3.2 à 64 | 64 | 3.88 | 3.22 | 1.72 | 1.55 | 61.0 | 54.0 | 0.99 | 0.82 | 34.0 | 25.0 |
| 3.2-80 (E) | 80 | 6.67 | 4.49 | 1.92 | 1.65 | 66.1 | 52.3 | 1.20 | 0.97 | 43.9 | 36.3 |
| 3.2-80 | 80 | 5.19 | 4.69 | 2.22 | 1.95 | 71.0 | 64.0 | 1.23 | 1.05 | 38.4 | 34.0 |
| 3.2 à 96 ((E) | 96 | 8.99 | 8.78 | 2.49 | 2.25 | 82.8 | 77.5 | 1.73 | 1.67 | 59.1 | 55.5 |
| 4.8 à 40 | 40 | 1.63 | 1.46 | 0.95 | 0.92 | 38.0 | 36.3 | 0.55 | 0.52 | 23.9 | 22.5 |
| 4.8-48 | 48 | 2.45 | 1.86 | 1.24 | 1.02 | 41.3 | 34.0 | 0.77 | 0.60 | 30.0 | 18.0 |
| 4.8 à 72 | 72 | 5.28 | 4.60 | 1.70 | 1.32 | 57.1 | 47.5 | 1.09 | 0.80 | 40.5 | 23.2 |
| 4.8EX-48 | 48 | 2.20 | 1.80 | 0.79 | 0.62 | 20.6 | 16.1 | 0.87 | 0.72 | 42.0 | 34.0 |
Applications:
Extremely High Strength Para-Aramid Honeycomb Core For High End Application is a high performance non-metallic core which can replace fiberglass and Nomex® honeycomb core materials to achieve significant weight reductions without sacrificing performance in most applications. les utilisations des nids de miel en fibres de para-aramide comprennent les ponts de bateaux, les galeries d'avions, les planchers, les cloisons, les bords avant et arrière des avions, les radomes, les volets, les panneaux d'accès et les portes.
