Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériel: | Acier inoxydable | Collage: | Soudage |
|---|---|---|---|
| Épaisseur du matériau: | 0,08-0,2 mm | Longueur du côté de la cellule: | 0.8-25 millimètre |
| Hauteur: | 3-250 millimètres | Grade: | SS304，SS316L |

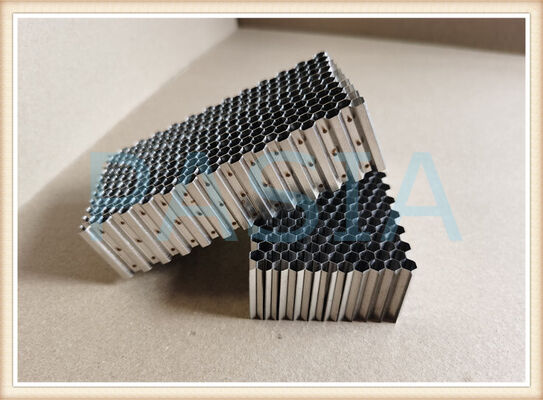

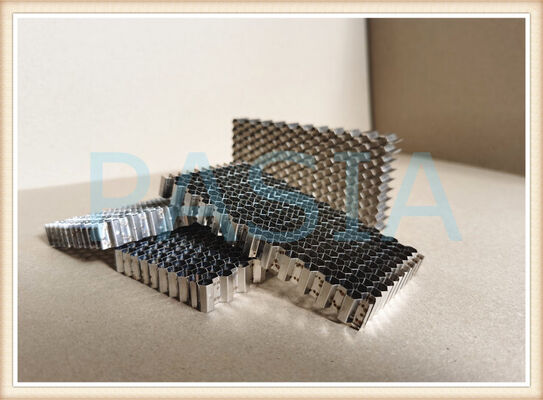

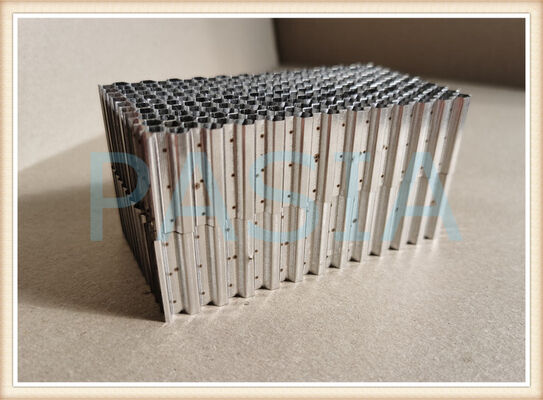

Noyau de nid d'abeille en acier inoxydable de haute résistance léger, résistant à la corrosion et à l'incendie, pour panneaux sandwich aérospatiaux et revêtements de sol d'avions
Le noyau de nid d'abeille en acier inoxydable léger à haute résistance est un noyau cellulaire hexagonal fabriqué à partir de feuilles d'acier inoxydable ultra fines (notes 304, 304L, 316,et 316L). lorsqu'ils sont liés entre des matériaux de revêtement tels que l'acier inoxydable, le titane, la fibre de carbone,ou des peaux d'aluminium, il forme un panneau sandwich composite qui offre des performances structurelles exceptionnelles à une fraction du poids des constructions en métal massif.
Ce matériau de base est spécialement conçu pour des applications aérospatiales exigeantes, y compris les planchers d'avions, les panneaux intérieurs, les cloisons, les nacelles du moteur,et composants structurels où la réduction du poids est essentielle sans compromettre la résistanceLa géométrie hexagonale, la forme structurelle la plus efficace de la nature, offre une résistance maximale avec une utilisation minimale de matériaux.
---
Principales caractéristiques et avantages
Avantages caractéristiques
Poids léger Haute résistance Jusqu'à 70% plus léger que la tôle d'acier inoxydable massif tout en conservant une résistance supérieure à la compression et au cisaillement
Résistance à la corrosion Les alliages d'acier inoxydable 304/316 offrent une excellente résistance à la rouille, à l'humidité et à la corrosion chimique
Performance ignifugée Matériau incombustible; ne brûle pas, ne fond pas et n'émet pas de fumées toxiques. Conforme aux exigences de flammabilité de la FAR 25.853 et de l'appendice F, partie I
La configuration du panneau sandwich à rapport rigidité/poids élevé offre une flexion exceptionnelle et une rigidité d'extension en plan
Isolement thermique et acoustique La structure inhérente de la poche d'air offre d'excellentes propriétés d'amortissement thermique et acoustique
Stabilité dimensionnelle Maintient les propriétés mécaniques sous une chaleur extrême et un cycle thermique
Résistance aux champignons et à l'humidité Résistance à la croissance des champignons et à la pénétration de l'humidité
---
Principaux avantages du processus:
· La technologie de soudage par point assure une résistance supérieure des nœuds par rapport à la liaison uniquement par adhésif
· Soudage au laser disponible pour les applications à haute température où la décomposition des adhésifs est une préoccupation
· Les systèmes d'expansion de précision assurent une densité uniforme et une géométrie cellulaire cohérente
---
Applications
Applications aérospatiales principales
Description de l'application
Planchers d'aéronefs Planchers des compartiments passagers, planchers de chargement, panneaux d'allée à fort trafic
Panneaux intérieurs Parties, cloisons, cuisines, toilettes, étagères
Components structurels à haute température
Components structurels à charge secondaire nécessitant une optimisation du poids
Applications industrielles supplémentaires
· Transit ferroviaire: planchers, panneaux intérieurs, portes des trains à grande vitesse
· Marine et offshore: cloisons, cloisons, structures de pont
· Façades architecturales: murs rideaux, systèmes de revêtement, intérieur de l'ascenseur
· Défense: véhicules blindés, panneaux balistiques
• Industrie: boucliers thermiques, systèmes de filtration, écran EMI/RFI
---
Les spécifications
| Taille des cellules (mm) | 25.0 | 16.0 | 12.7 | 10.0 | 6.4 | 5.6 | 4.8 | 3.2 | 1.6 | 0.8 |
| Plage de hauteur (mm) | 50 à 450 | 50 à 450 | 50 à 150 | 50 à 150 | 5 à 100 | 5 à 90 | 5 à 60 | 5 à 60 | 3 à 30 | 3 à 25 |
| Épaisseur de la feuille (mm) | 0.20 | 0.20 | 0.20 | 0.20 | 0.20 | 0.20 | 0.20 | 0.20 | 0.076 | 0.05 |
| Densité cubique (kg/m3) | 165 | 256 | 320 | 403 | 616 | 699 | 806 | 1164 | 909 | 1164 |
| Matériaux | SS304, SS316 ou SS316L | |||||||||
| Soudage | Soudage au point avec une zone de cinq points ou soudage au laser | |||||||||
| Les formes | Forme personnalisée disponible non limitée à anneau, plaque, boucle, etc. | |||||||||
Propriétés
Le noyau de nid d'abeille soudé, quel que soit le matériau, tel que l'aluminium, l'acier inoxydable, l'acier, le titane, etc., possède de meilleures propriétés mécaniques par rapport au noyau de nid d'abeille collé produit régulièrement.Donc, il fonctionne beaucoup mieux encore le nid d'abeille commun lié par adhésif sur la forceCependant, en général, ces variables de performance critiques doivent être évaluées: matériau, débit d'air et atténuation.
1. Composition du matériau
La qualité de l'acier inoxydable doit être considérée en fonction de l'application réelle.
Durabilité
Le type et la qualité du matériau sont les premiers aspects à évaluer, puis le revêtement, dont nous parlerons plus en détail plus tard, peut améliorer la durabilité.
Le poids
Le matériau, la structure et l'épaisseur du matériau peuvent affecter le poids total de la pièce.
2Résistance à la corrosion
En général, le laiton et l'acier inoxydable doivent être utilisés dans les environnements de coupe.
3Performance de blindage
Différentes offres de matériaux de base de nid d'abeille ont des performances électriques différentes,en raison des propriétés inhérentes du matériau de base ainsi que des différents procédés de fabrication utilisés lors de la formation du nid d'abeillePar conséquent, différentes performances de blindage EMI peuvent être réalisées.Le revêtement peut améliorer le blindage du nid d'abeille.
Les exigences d'atténuation spécifiques peuvent être satisfaites par des alliages plaqués ou non.étain-plomb et zinc.
4. Flux d'air et atténuation
Le débit d'air et l'atténuation sont inversement proportionnels.les exigences en matière de performances du débit d'air sont calculées de manière à répondre aux besoins en matière de performances thermiques de l'ensemble sur lequel la ventilation doit être installée;Une fois le débit d'air déterminé, l'atténuation et d'autres exigences peuvent être évaluées.Les épaisseurs standard sont 1/4" 1/2 " et " 1, " avec 1/4 " étant le plus commun.
