Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériel: | Acier inoxydable | Collage: | Soudage |
|---|---|---|---|
| Épaisseur du matériau: | 0,08-0,2 mm | Longueur du côté de la cellule: | 0.8-25 millimètre |
| Hauteur: | 3-250 millimètres | Mise en forme: | Fil coupé |
| Grade: | SS316L |

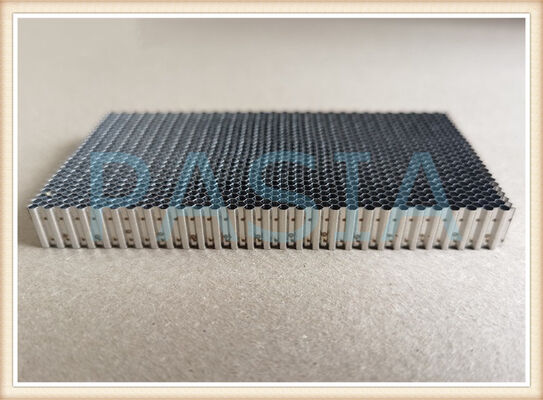

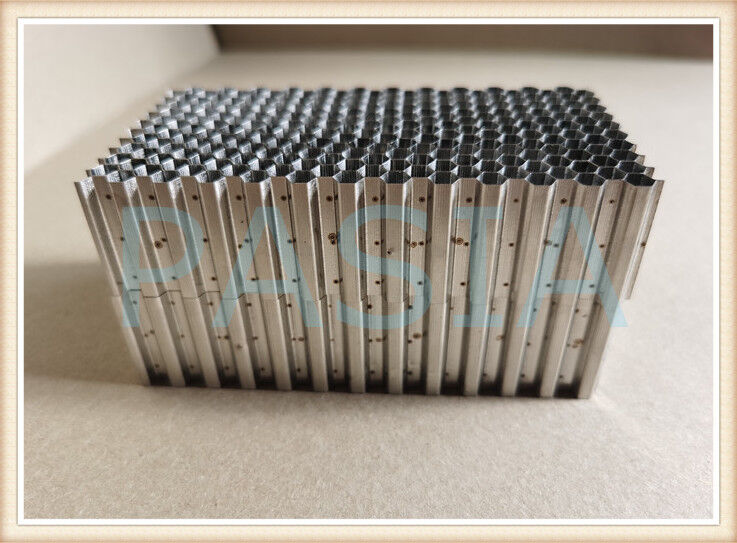

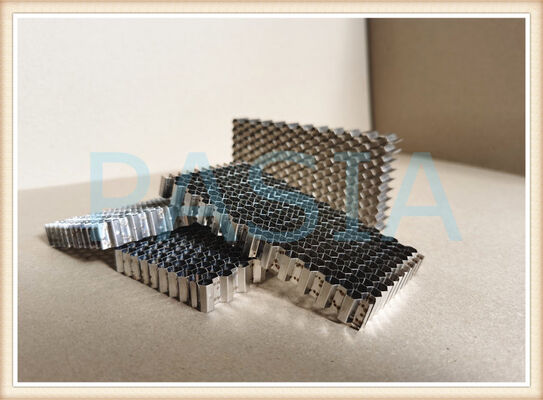

Noyau en nid d'abeilles en acier inoxydable anticorrosion 316L soudé par points
Le noyau en nid d'abeilles en acier inoxydable anticorrosion 316L soudé par points est soudé à partir de plusieurs feuilles d'acier inoxydable ondulées selon une taille de cellule prédéterminée avec précision tandis que l'ondulation est traitée sur une presse à engrenages avec la livraison des feuilles à partir d'un rouleau d'acier inoxydable laminé. Pour la forme spéciale et la petite quantité requise, un processus de coupe au fil doit être utilisé pour obtenir l'objectif souhaité. Les alvéoles hexagonales permettant d'obtenir ces bandes sont des points soudés entre elles. Le dispositif de soudage par points est constitué de trois électrodes dans la partie supérieure, qui portent cinq points de soudure sur toute la largeur de la bande de tôle ondulée. Appareil de soudage par points rempli de mécanismes de presse et d'avance. Il y a cinq soudeurs dans chaque zone d'unité pour s'assurer que la résistance est suffisante et uniformément répartie sur la base du soudage par électrodes de la pile et de la résistance. Le noyau en nid d'abeille nécessite généralement une bonne précision du processus de soudage, un contrôle élevé de l'équipement sur le produit et un contrôle de qualité strict pendant le processus. Le nid d'abeilles en acier inoxydable est principalement destiné aux applications aérospatiales, industrielles et civiles, avec une structure composée de feuilles spéciales (plaques). Au lieu du collage général largement utilisé, un nid d'abeilles en acier inoxydable est soudé entre les zones de jointure des formes hexagonales.
Caractéristiques
| Taille des cellules (mm) | 25,0 | 16,0 | 12.7 | 10,0 | 6.4 | 5.6 | 4.8 | 3.2 | 1.6 | 0,8 |
| Plage de hauteur (mm) | 50-450 | 50-450 | 50-150 | 50-150 | 5-100 | 5-90 | 5-60 | 5-60 | 3-30 | 3-25 |
| Épaisseur de la feuille (mm) | 0,20 | 0,20 | 0,20 | 0,20 | 0,20 | 0,20 | 0,20 | 0,20 | 0,076 | 0,05 |
| Densité cubique (kg/m3) | 165 | 256 | 320 | 403 | 616 | 699 | 806 | 1164 | 909 | 1164 |
| Matériels | SS304, SS316 ou SS316L | |||||||||
| Soudage | Soudage par points avec une zone cinq points ou soudage au laser | |||||||||
| Formes | Forme personnalisée disponible sans se limiter à l'anneau, à la plaque, à la boucle, etc. | |||||||||
Propriétés
L'âme en nid d'abeille soudée, quel que soit le matériau, tel que l'aluminium, l'acier inoxydable, l'acier, le titane, etc., possède de meilleures propriétés mécaniques par rapport à l'âme en nid d'abeille collée régulièrement produite. Il fonctionne donc nettement mieux que le nid d'abeilles commun lié par un adhésif en termes de résistance, de module, de résistance à la corrosion, de stabilité dimensionnelle, etc. Cependant, de manière générale, ces variables de performance critiques doivent être évaluées : le matériau, le débit d'air et l'atténuation.
1. Composition du matériau
La qualité de l'acier inoxydable doit être considérée en fonction de l'application réelle. Des matériaux personnalisés autres que l'acier inoxydable sont disponibles sur demande. Voici les paramètres à évaluer :
Durabilité
Le type et la qualité du matériau sont le premier aspect à évaluer, puis le placage, discuté en profondeur plus tard, peut améliorer la durabilité.
Poids
Le matériau, la structure et l'épaisseur du matériau peuvent affecter le poids total de la pièce.
2. Résistance à la corrosion
En général, le laiton et l'acier inoxydable doivent être utilisés dans des environnements de coupe. Le placage ou les revêtements de surface non conducteurs peuvent améliorer la résistance à la corrosion de tous les types de nids d'abeilles.
3. Performances de blindage
Différentes offres de matériaux d'âme en nid d'abeille ont des performances électriques différentes, en raison à la fois des propriétés inhérentes du matériau de base ainsi que des différents processus de fabrication utilisés lors du formage du nid d'abeille. Par conséquent, différentes performances de blindage EMI peuvent être réalisées. Les performances de blindage pour différents matériaux sont classées comme étant le laiton, l'aluminium, l'acier et l'acier inoxydable. Le placage peut améliorer le blindage en nid d'abeille.
Des exigences d'atténuation spécifiques peuvent être satisfaites grâce à des alliages plaqués ou non. Le placage ajoute du coût à l'évent du produit final. Les procédés de placage destinés à améliorer le blindage sont classés en nickel, étain, étain-plomb et zinc.
4. Flux d'air et atténuation
Le débit d'air et l'atténuation sont inversement proportionnels. Des cellules en nid d'abeilles infiniment grandes entraînent une atténuation infiniment petite (et vice versa). En règle générale, comme référence de conception, les exigences en matière de performances de débit d'air sont calculées pour répondre aux besoins en performances thermiques de l'assemblage sur lequel l'évent doit être installé. Une fois le débit d'air déterminé, l'atténuation et d'autres exigences peuvent être évaluées. Les tailles de cellules standard pour les nids d'abeilles sont 1/16", 1/8" et 1/4", 1/8" étant le plus courant. Les épaisseurs standard sont 1/4", 1/2" et 1", 1/4" étant le plus courant.
Application
• redresseurs et filtres de flux d'air, d'eau et de gaz
• Blindage EMI/RF : instruments scientifiques, installations sensibles et durcissement.
• tables pour jets d'eau
• séparateurs de lumière
• pièces structurelles dans les armoires électroniques, avions, inverseurs de poussée, tuyères d'échappement
• joints en nid d'abeilles pour moteurs d'avion et joints pour turbines de production d'électricité
