Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériel: | Al3003, Al5052 | Méthode de liaison: | Colle collée |
|---|---|---|---|
| Taille des cellules: | moins de 3 mm sur la longueur du côté de la cellule | Épaisseur: | jusqu'à 0,15mm |
| Feuille traitée: | Traité au chrome hexavalent | Application: | Construction navale, train, etc. |
| Approvisionnement optimisé: | augmenté | Méthode de fourniture: | Développé, tranche, bloc |

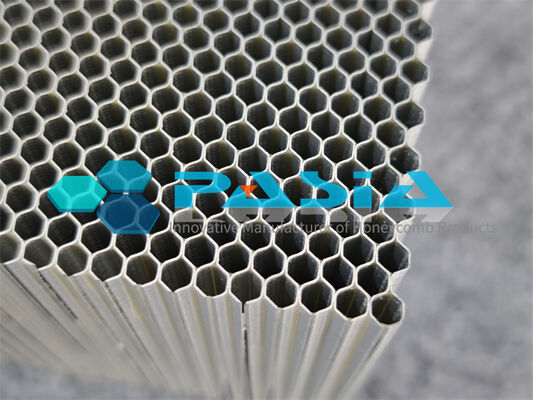

Noyau en nid d'abeilles en aluminium traité par chrome CRVI d'aluminium avec une longueur latérale de cellule inférieure à 3 mm
Le noyau en nid d'abeilles en aluminium traité au chrome Foil CRVI est un matériau de noyau léger haute performance présentant une longueur de côté de cellule inférieure à 3 mm, conçu pour les applications nécessitant une efficacité structurelle, une résistance à la corrosion et une planéité de surface exceptionnelles. Ce noyau en nid d'abeille en aluminium microporeux est fabriqué à partir d'une feuille d'aluminium laminée à froid avec précision avec un revêtement de conversion au chromate spécialisé, offrant un rapport résistance/poids supérieur et une durabilité à long terme dans les environnements exigeants.
La géométrie des petites cellules (avec une longueur latérale de cellule hexagonale inférieure à 3 mm) offre une structure hexagonale régulière, d'excellentes propriétés mécaniques et une surface exceptionnellement plate, ce qui la rend idéale pour les applications de haute précision où les noyaux en nid d'abeilles conventionnels à cellules plus grandes ne conviennent pas.
Matériau et traitement de surface
Le noyau est fabriqué à partir d'une feuille d'alliage d'aluminium de haute qualité (généralement des séries 3003 ou 5052), qui offre une excellente formabilité, résistance à la corrosion et résistance structurelle.
Traitement au chrome CRVI
La feuille subit un processus de revêtement par conversion de chromate, qui forme chimiquement un film passif dense à l'échelle nanométrique sur la surface de l'aluminium. Ce traitement offre trois avantages essentiels :
Description des avantages
Barrière contre la corrosion Offre une excellente protection contre l’oxydation, l’humidité, les brouillards salins et les atmosphères industrielles
Amélioration de l'adhérence Crée une couche microporeuse à haute énergie de surface qui améliore considérablement la liaison avec les adhésifs structurels (époxy, résines phénoliques)
Stabilisation de surface Unifie et stabilise la surface de la feuille, évitant ainsi les fluctuations de performances causées par des films d'oxyde naturel inégaux
La passivation au chrome hexavalent utilisée dans le traitement CR6 améliore la résistance à la corrosion tout en répondant aux normes environnementales modernes.
---
Le processus de traitement de conversion au chromate
La production de feuilles d’aluminium traitées au chrome hexavalent suit un processus en plusieurs étapes méticuleusement contrôlé :
1. Préparation du papier d'aluminium – Sélection d'alliages d'aluminium de haute pureté (généralement séries 1100, 3003, 3004 ou 5052)
2. Nettoyage en profondeur et prétraitement – Les lignes de dégraissage professionnelles éliminent soigneusement toutes les huiles et contaminants, ce qui est fondamental pour former un revêtement de conversion de haute qualité.
3. Conversion du chromate – La feuille d'aluminium nettoyée est immergée dans une solution contenant du chromate, où les atomes d'aluminium à la surface subissent une réaction redox avec le chrome hexavalent, formant un film composite amorphe principalement composé d'oxyde de chrome hydraté.
4. Post-traitement (rinçage) – Élimination des excès de produits chimiques
5. Séchage et inspection finale – Vérification de la qualité de l'uniformité et de la consistance du revêtement
Le revêtement de conversion résultant est ultra fin (niveau submicronique), lié chimiquement au substrat en aluminium et apparaît irisé ou vert jaunâtre.
---
Avantages de base en matière de performances
1. Force d’adhérence supérieure
Le film de chromate crée une surface dense, microporeuse et chimiquement active qui agit comme une « ancre » pour les adhésifs structurels. Cette couche microporeuse améliore considérablement le verrouillage mécanique et la liaison chimique avec les résines époxy et phénoliques, garantissant ainsi l'intégrité de la structure sandwich en nid d'abeille dans des conditions de vibrations à long terme et d'environnements humides et chauds. En revanche, les feuilles non traitées sont très susceptibles de se « décoller » et de se délaminer sous l'effet d'une contrainte ou du vieillissement environnemental.
2. Résistance exceptionnelle à la corrosion
Le film de chromate agit comme une barrière physique inerte, isolant efficacement le substrat en aluminium des milieux corrosifs tels que l'air, l'humidité et le brouillard salin. Les feuilles traitées peuvent résister à 168 heures d'exposition à un brouillard salin neutre à 5 % selon la norme ASTM B-117, répondant ainsi aux spécifications militaires et aérospatiales strictes.
Capacité d'auto-cicatrisation : lorsque le revêtement est rayé localement, le chrome hexavalent soluble résiduel migre vers la surface d'aluminium exposée et reforme un film passif en présence d'oxygène et d'humidité, retardant ainsi la propagation de la corrosion.
3. Stabilité de surface améliorée
Le traitement unifie et stabilise l'état de surface de la feuille, évitant ainsi les fluctuations de performances causées par des films d'oxyde naturel inégaux.
4. Conductivité électrique et thermique préservée
Le revêtement de conversion ultra-mince a un impact minimal sur l'excellente conductivité électrique et thermique de la feuille d'aluminium. Selon les normes MIL-C-5541, les revêtements chromates de classe 3 (type conducteur) présentent généralement une résistance de contact inférieure à 5 000 microohms par pouce carré, ce qui les rend adaptés aux applications nécessitant une mise à la terre ou un blindage électromagnétique.
---
Sélection d'alliages pour différentes applications
Caractéristiques de l'alliage Applications idéales
3003 Haute résistance (~ 200 MPa en traction), bonne résistance à la corrosion, résistance à la fatigue, planchers de cabine d'avion rentables, panneaux de véhicules ferroviaires, applications structurelles générales
5052 Solidité et résistance à la corrosion supérieures à celles de la série 3000, performances de qualité aérospatiale Applications haut de gamme exigeant une intégrité structurelle et une durabilité environnementale maximales
La feuille d'aluminium chromatée 3003 est le matériau dominant absolu pour les âmes en nid d'abeilles de qualité aérospatiale en raison de son équilibre optimal entre résistance, résistance à la corrosion et coût. Le 5052 est recommandé pour les applications ayant des exigences claires en matière de résistance, de rigidité ou de résistance particulière à la corrosion environnementale.
---
Spécifications de fabrication
· Épaisseur de la feuille : généralement 0,02 à 0,08 mm (jauges ultra fines pour noyaux légers)
· Etat : H18 ou H19 (entièrement dur) pour assurer une rigidité suffisante au déversement par compression des parois cellulaires
· Normes de qualité : répond aux exigences MIL-DTL-5541 pour les revêtements de conversion chimique sur l'aluminium et les alliages d'aluminium.
· Tests de corrosion : répond aux exigences AMS-C-7438
---
Applications haut de gamme
Les âmes en nid d'abeilles en aluminium traité au chrome hexavalent sont devenues une solution légère indispensable dans de nombreux secteurs haut de gamme :
✈️ Aérospatiale et Défense
· Panneaux de plancher, cloisons et structures intérieures d'avion
· Composants d'aile et de fuselage nécessitant un allègement extrême
· Structures de satellites et de véhicules spatiaux
· Répond aux spécifications militaires rigoureuses (MIL-DTL-5541)
🚄 Transport ferroviaire à grande vitesse
· Panneaux de plancher, portes, intérieurs et panneaux de carénage
· Zones de gestion de l'énergie en cas de collision nécessitant une absorption des impacts
🚢Marin
· Coques de bateaux et panneaux intérieurs
· Structures de qualité marine exigeant une résistance supérieure à la corrosion
🏗️ Architecture haut de gamme
· Systèmes de murs-rideaux de bâtiment haut de gamme
· Panneaux de revêtement architectural
⚡ Nouveaux équipements énergétiques
· Composants structurels légers pour les applications énergétiques
---
Spécifications du noyau en nid d'abeilles en aluminium :
| Article | Unité | Spécification | ||||||||
| Taille des cellules | pouce | 1/8" | 3/16” | 1/4" | ||||||
| mm | 2.6 | 3.18 | 3.46 | 4.33 | 4,76 | 5.2 | 6h35 | 6.9 | 8,66 | |
| Longueur du côté | mm | 1,5 | 1,83 | 2 | 2.5 | 2,75 | 3 | 3.7 | 4 | 5 |
| Épaisseur de la feuille | mm | 0,03-0,05 | 0,03-0,05 | 0,03- 0,05 | 0,03-0,06 | 0,03-0,06 | 0,03-0,08 | 0,03-0,08 | 0,03-0,08 | 0,03-0,08 |
| Largeur | mm | ≤440 | ≤440 | ≤440 | ≤1800 | ≤1800 | ≤1800 | ≤1800 | ≤1800 | ≤1800 |
| Longueur | mm | ≤1500 | ≤1500 | ≤2000 | ≤3000 | ≤3000 | ≤3200 | ≤4000 | ≤4000 | ≤5500 |
| Hauteur | mm | 1,7 ~ 150 | 1,7 ~ 150 | 1,7 ~ 150 | 3~150 | 3~150 | 3~150 | 3~150 | 3~150 | 3~150 |
|
|
||||||||||
| Article | Unité | Spécification | ||||||||
| Taille des cellules | pouce | 3/8" | 1/2" | 3/4" | 1" | |||||
| mm | 9.53 | 10h39 | 12.7 | 13.86 | 17h32 | 19.05 | 20.78 | 25.4 | ||
| Longueur du côté | mm | 5.5 | 6 | 7.33 | 8 | 10 | 11 | 12 | 15 | |
| Épaisseur de la feuille | mm | 0,03-0,08 | 0,03-0,08 | 0,03-0,08 | 0,03-0,08 | 0,03-0,08 | 0,03-0,08 | 0,03-0,08 | 0,03- 0,08 | |
| Largeur | mm | ≤1800 | ≤1800 | ≤1800 | ≤1800 | ≤1800 | ≤1800 | ≤1800 | ≤1800 | |
| Longueur | mm | ≤5700 | ≤6000 | ≤7500 | ≤8000 | ≤10000 | ≤11000 | ≤12000 | ≤15000 | |
| Hauteur | mm | 3~150 | 3~150 | 3~150 | 3~150 | 3~150 | 3~150 | 3~150 | 3~150 | |
Les spécifications peuvent être personnalisées selon les exigences du client.
