Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériel: | Acier inoxydable | Collage: | Soudage |
|---|---|---|---|
| Épaisseur du matériau: | 0,08-0,2 mm | Longueur du côté de la cellule: | 0.8-25 millimètre |
| Hauteur: | 3-250 millimètres | Mise en forme: | Fil coupé |
| Grade: | SS316L |

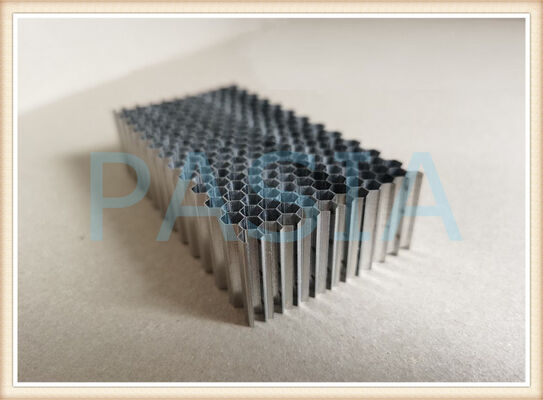

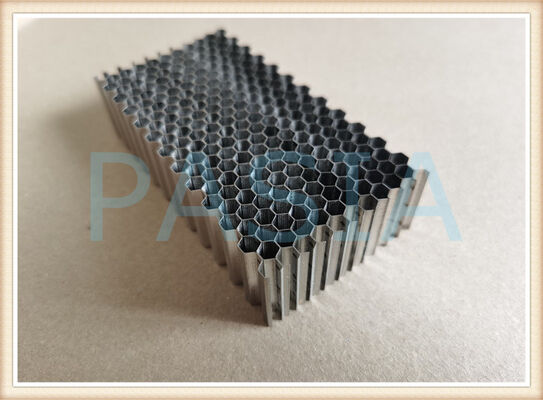

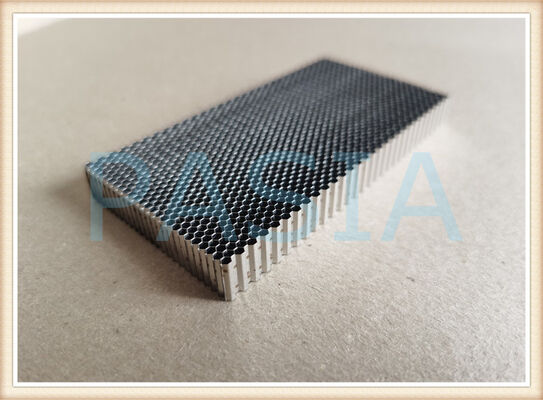

316L fil coupé en acier inoxydable noyau de nid d'abeille soudé
316L Wire Cut Stainless Steel Honeycomb Core Welded is welded of multiple corrugated stainless-steel sheets as per to accurate pre-determined cell size while the corrugating is processed on a gear press with the sheets delivery from a roller of rolled stainless-steelPour la forme spéciale et la petite quantité requise, un procédé de découpe de fil doit être utilisé pour obtenir l'objectif souhaité.Dispositif de soudage par point est trois électrodes dans la partie supérieure, qui transporte cinq points de soudage à travers la largeur de la bande de tôle ondulée.Il y a cinq soudeurs dans chaque zone d'unité pour s'assurer que la résistance est suffisante et uniformément répartie basée sur les électrodes de soudage de la pile et de la résistanceLe noyau de nid d'abeille nécessite généralement une bonne précision du processus de soudage, un contrôle élevé de l'équipement sur le produit et un contrôle de qualité strict pendant le processus.Le nid d'abeille en acier inoxydable est principalement pour l' aérospatialeAu lieu de l'adhésif général largement utilisé, il s'agit d'un adhésif à base de fibres plastiques, dont la structure est constituée de feuilles spéciales (plaques).le nid d'abeille en acier inoxydable est soudé entre ces zones conjointes de formes hexagonales.
Les spécifications
| Taille des cellules (mm) | 25.0 | 16.0 | 12.7 | 10.0 | 6.4 | 5.6 | 4.8 | 3.2 | 1.6 | 0.8 |
| Plage de hauteur (mm) | 50 à 450 | 50 à 450 | 50 à 150 | 50 à 150 | 5 à 100 | 5 à 90 | 5 à 60 | 5 à 60 | 3 à 30 | 3 à 25 |
| Épaisseur de la feuille (mm) | 0.20 | 0.20 | 0.20 | 0.20 | 0.20 | 0.20 | 0.20 | 0.20 | 0.076 | 0.05 |
| Densité cubique (kg/m3) | 165 | 256 | 320 | 403 | 616 | 699 | 806 | 1164 | 909 | 1164 |
| Matériaux | SS304, SS316 ou SS316L | |||||||||
| Soudage | Soudage au point avec une zone de cinq points ou soudage au laser | |||||||||
| Les formes | Forme personnalisée disponible non limitée à anneau, plaque, boucle, etc. | |||||||||
Propriétés
Le noyau de nid d'abeille soudé, quel que soit le matériau, tel que l'aluminium, l'acier inoxydable, l'acier, le titane, etc., possède de meilleures propriétés mécaniques par rapport au noyau de nid d'abeille collé produit régulièrement.Donc, il fonctionne beaucoup mieux encore le nid d'abeille commun lié par adhésif sur la forceCependant, en général, ces variables de performance critiques doivent être évaluées: matériau, débit d'air et atténuation.
1. Composition du matériau
La qualité de l'acier inoxydable doit être considérée en fonction de l'application réelle.
Durabilité
Le type et la qualité du matériau sont les premiers aspects à évaluer, puis le revêtement, dont nous parlerons plus en détail plus tard, peut améliorer la durabilité.
Le poids
Le matériau, la structure et l'épaisseur du matériau peuvent affecter le poids total de la pièce.
2Résistance à la corrosion
En général, le laiton et l'acier inoxydable doivent être utilisés dans les environnements de coupe.
3Performance de blindage
Différentes offres de matériaux de base de nid d'abeille ont des performances électriques différentes,en raison des propriétés inhérentes du matériau de base ainsi que des différents procédés de fabrication utilisés lors de la formation du nid d'abeillePar conséquent, différentes performances de blindage EMI peuvent être réalisées.Le revêtement peut améliorer le blindage du nid d'abeille.
Les exigences d'atténuation spécifiques peuvent être satisfaites par des alliages plaqués ou non.étain-plomb et zinc.
4. Flux d'air et atténuation
Le débit d'air et l'atténuation sont inversement proportionnels.les exigences en matière de performances du débit d'air sont calculées de manière à répondre aux besoins en matière de performances thermiques de l'ensemble sur lequel la ventilation doit être installée;Une fois le débit d'air déterminé, l'atténuation et d'autres exigences peuvent être évaluées.Les épaisseurs standard sont 1/4" 1/2 " et " 1, " avec 1/4 " étant le plus commun.
Application du projet
• les réglages et filtres de débit d'air, d'eau et de gaz
• EMI/RF Shielding: instruments scientifiques, installations sensibles et durcissement par HEMP.
• tableaux pour les jets d'eau
• séparateurs de lumière
• pièces structurelles dans les armoires électroniques, les avions, les inverseurs de poussée, les buses d'échappement
• joints de nid d'abeille pour moteurs d'avions et joints pour turbines de production d'énergie
