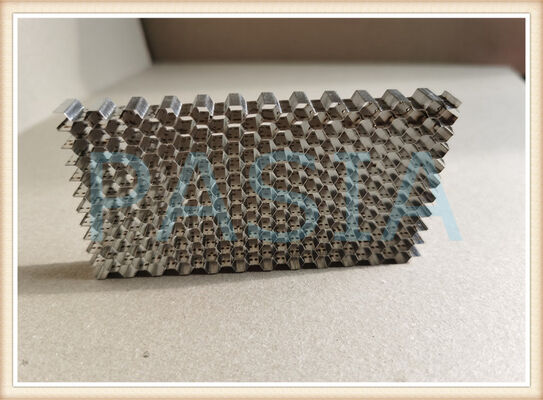

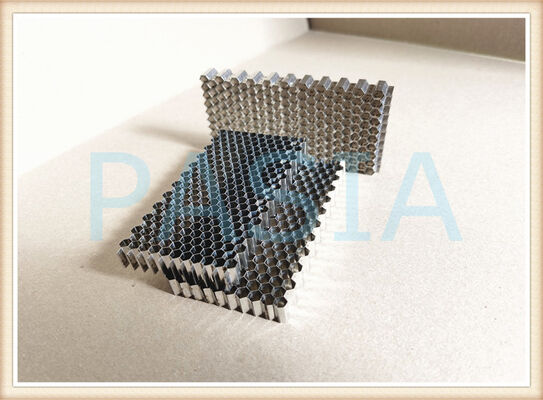

Redresseur d'air en nid d'abeille en acier inoxydable à faible perte de charge et blindage EMI, tolérant aux hautes températures, pour les tests d'admission de moteur

Tolérance à haute température chute basse pression EMI blindage en acier inoxydable Honeycomb Air Flow Straightener pour les essais d'admission du moteur

The High Temperature Tolerance Low Pressure Drop EMI Shielding Stainless Steel Honeycomb Air Flow Straightener is a precision-engineered critical component designed specifically for engine intake testing and advanced airflow management systemsFabriqué à partir d'acier inoxydable de haute qualité par Pasia Honeycomb Products Co., Ltd., ce dispositif innovant transforme le flux d'air turbulent en flux laminaire uniforme.permettant des mesures et des analyses précises dans des environnements de banc d'essai moteur exigeants.

Le produit est constitué d'une matrice de nid d'abeille structurée de cellules hexagonales à parois minces qui créent une série de passages droits.élimine les vitesses de débit croisé, et supprime les effets de tourbillon, offrant une qualité de débit de qualité de recherche essentielle pour des données fiables sur les performances de l'admission du moteur.

Principales caractéristiques

1Tolérance à haute température
Construit à partir d'acier inoxydable de qualité supérieure, y compris 304 et 316L, le redresseur offre une résistance à la chaleur exceptionnelle.L'acier inoxydable 304 résiste à un fonctionnement continu jusqu'à environ 500 °C, tandis que le 316L étend cette limite à environ 600 °C. Cela rend le produit idéal pour les environnements d'essai d'admission du moteur où la recirculation des gaz d'échappement, les températures de sortie du turbocompresseur,Les charges thermiques liées à la combustion poussent les matériaux classiques au-delà de leurs limitesLa technologie de brasage sous vide à haute température assure l'intégrité de la structure même dans des conditions thermiques extrêmes.

2Baisse de pression.
Avec une surface ouverte maximale de 95 à 99%, la structure du nid d'abeille minimise la résistance au flux d'air, permettant au vent de passer avec un minimum d'obstruction.Cette baisse de pression est essentielle dans les essais d'admission du moteur, où le maintien des débits et la préservation de l'efficacité énergétique sont essentiels pour des lectures précises des capteurs et des résultats fiables des essais.La chute de pression typique varie d'environ 80 à 180 Pa à 10 m/s, en fonction du rapport longueur/diamètre et de la taille de la cellule.

3. Écran EMI
La construction en acier inoxydable offre un blindage contre les interférences électromagnétiques (EMI) supérieur, protégeant les équipements de test sensibles du bruit externe et des perturbations électromagnétiques.Dans les environnements d'essai d'admission de moteur où les capteurs électroniques, les systèmes d'acquisition de données,Les équipements de communication fonctionnent à proximité des systèmes d'allumage et des composants haute tension. Cette capacité de blindage garantit l'intégrité du signal et la précision des mesures..

4Résistance à la corrosion
Disponible en acier inoxydable 304 et 316L, le produit résiste à la rouille, à l'oxydation et à la dégradation dans des environnements difficiles, y compris l'exposition à l'humidité, aux produits chimiques,et sous-produits de la combustion couramment rencontrés dans les installations d'essai de moteurs.

5. Conception personnalisable
Disponible dans un large éventail de spécifications, y compris les épaisseurs de feuille de 0,05 mm à 0,2 mm et les tailles de noyau de 0,8 mm à 30 mm.plaquage au nickel sans électro, revêtement en poudre) peut être adapté pour répondre à des exigences spécifiques d'essai d'admission du moteur.

6. Isolement acoustique
La structure de nid d'abeille atténue le bruit généré par le flux d'air à grande vitesse, ce qui la rend idéale pour les environnements de cellules d'essai de moteur où le contrôle acoustique est important.

Applications

Ce redresseur de flux d'air en nid d'abeille en acier inoxydable est indispensable dans les essais d'admission du moteur et les applications connexes:

· Bancs d'essais pour moteurs automobiles: stabilisation du flux d'air d'admission pour l'étalonnage des capteurs MAF, les essais de la réaction de l'accélérateur et la cartographie des performances du moteur.

· Tests de propulsion aérospatiale: conditionnement du débit d'admission des turbines et des jets pour l'évaluation des performances et les essais de développement.

· Bancs d'essai pour l'hydrogène et le gaz naturel: sa tolérance à haute température le rend approprié pour les essais de moteurs à carburant alternatif où les températures de combustion sont élevées.

· Développement de turbocompresseurs et de supercompresseurs: gestion du flux d'air d'admission pour les essais et l'optimisation du système d'induction forcée.

• Sport automobile et développement de moteurs hautes performances: contrôle de précision du débit d'air pour l'étalonnage des moteurs de course et les essais au dynamomètre.

· Ventilation industrielle et blindage contre les IEM: gestion du flux d'air dans les environnements électroniques sensibles, les joints de gaz, les équipements de communication et les dispositifs médicaux.
