Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériel: | Acier inoxydable | Collage: | Soudage par points ou laser |
|---|---|---|---|
| Épaisseur du matériau: | 0,05 | Longueur du côté de la cellule: | 3 |
| Hauteur: | 3-250 millimètres | Applications: | Filtrage, étanchéité, blindage, séparation, guidage et plateforme |
| Grade: | SS304，SS316L |

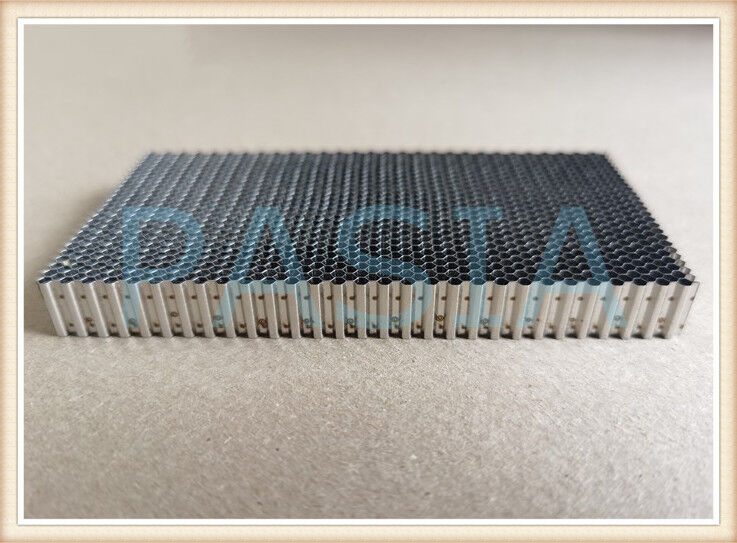

Redresseur de flux d'air avec noyau en nid d'abeille en acier inoxydable soudé au laser
Le redresseur de flux d'air avec noyau en nid d'abeille en acier inoxydable soudé au laser est un noyau en acier inoxydable soudé d'une épaisseur de feuille de 0,05 mm et d'une longueur de côté de cellule de 3 mm, spécialement conçu pour l'utilisation de redresseur de flux d'air.
Les cellules hexagonales pour obtenir ces bandes sont soudées entre elles. Le dispositif de soudage par points est constitué de trois électrodes dans la partie supérieure, qui porte cinq points de soudure sur la largeur de la bande de tôle ondulée. Le dispositif de soudage par points est rempli de mécanismes de pressage et d'avance. Il y a cinq soudeuses par unité de surface pour assurer que la résistance est suffisante et uniformément répartie en fonction du soudage des électrodes de la pile et de la résistance. Le noyau en nid d'abeille nécessite généralement une bonne précision du processus de soudage, un contrôle élevé de l'équipement sur le produit et un contrôle qualité strict pendant le processus. Le nid d'abeille en acier inoxydable est principalement destiné à l'aérospatiale, aux applications industrielles de pointe et aux domaines civils, avec une structure composée de feuilles (plaques) spéciales. Au lieu du collage adhésif généralement largement utilisé, le nid d'abeille en acier inoxydable est soudé entre les zones de joint des formes hexagonales.
Spécifications
| Taille de cellule (mm) | 25,0 | 16,0 | 12,7 | 10,0 | 6,4 | 5,6 | 4,8 | 3,2 | 1,6 | 0,8 |
| Plage de hauteur (mm) | 50-450 | 50-450 | 50-150 | 50-150 | 5-100 | 5-90 | 5-60 | 5-60 | 3-30 | 3-25 |
| Épaisseur de feuille (mm) | 0,20 | 0,20 | 0,20 | 0,20 | 0,20 | 0,20 | 0,20 | 0,20 | 0,076 | 0,05 |
| Densité cubique (kg/m3) | 165 | 256 | 320 | 403 | 616 | 699 | 806 | 1164 | 909 | 1164 |
| Matériaux | SS304, SS316 ou SS316L | |||||||||
| Soudage | Soudage par points avec cinq points par zone ou soudage laser | |||||||||
| Formes | Formes personnalisées disponibles, sans se limiter aux anneaux, plaques, boucles, etc. | |||||||||
Propriétés
Le noyau en nid d'abeille soudé, quel que soit le matériau (aluminium, acier inoxydable, acier, titane, etc.), possède de meilleures propriétés mécaniques par rapport au noyau en nid d'abeille collé produit régulièrement. Il est donc nettement plus performant que le nid d'abeille courant collé par adhésif en termes de résistance, de module, de résistance à la corrosion, de stabilité dimensionnelle, etc. Cependant, en général, ces variables de performance critiques doivent être évaluées : matériau, flux d'air et atténuation.
1. Composition du matériau
La nuance d'acier inoxydable doit être choisie en fonction de l'application réelle. Des matériaux personnalisés autres que l'acier inoxydable sont disponibles sur demande. Voici les paramètres à évaluer :
Durabilité
Le type et la nuance du matériau sont le premier aspect à évaluer, puis le placage, discuté en détail plus tard, peut améliorer la durabilité.
Poids
Le matériau, la structure et l'épaisseur du matériau peuvent affecter le poids total de la pièce.
2. Résistance à la corrosion
Typiquement, le laiton et l'acier inoxydable doivent être utilisés dans des environnements agressifs. Le placage ou les revêtements de surface non conducteurs peuvent améliorer la résistance à la corrosion de tous les types de nid d'abeille.
3. Performance de blindage
Les différentes offres de noyaux en nid d'abeille ont des performances électriques différentes, en raison des propriétés intrinsèques du matériau de base ainsi que des différents procédés de fabrication utilisés lors de la formation du nid d'abeille. Par conséquent, différentes performances de blindage EMI peuvent être obtenues. Les performances de blindage pour différents matériaux sont classées comme suit : laiton, aluminium, acier et acier inoxydable. Le placage peut améliorer le blindage du nid d'abeille.
Des exigences d'atténuation spécifiques peuvent être satisfaites par des alliages plaqués ou non plaqués. Le placage augmente le coût de l'évent du produit final. Le processus de placage pour améliorer le blindage est classé comme suit : nickel, étain, étain-plomb et zinc.
4. Flux d'air et atténuation
Le flux d'air et l'atténuation sont inversement proportionnels. Des cellules de nid d'abeille infiniment grandes entraînent une atténuation infiniment petite (et vice versa). Généralement, comme base de conception, les exigences de performance du flux d'air sont calculées pour répondre aux besoins de performance thermique de l'assemblage sur lequel l'évent doit être installé. Une fois le flux d'air déterminé, l'atténuation et d'autres exigences peuvent être évaluées. Les tailles de cellules standard pour le nid d'abeille sont de 1/16", 1/8" et 1/4", 1/8" étant la plus courante. Les épaisseurs standard sont de 1/4", 1/2" et 1", 1/4" étant la plus courante.
Application
• Redresseurs et filtres de flux d'air, d'eau et de gaz
• Blindage EMI/RF : instruments scientifiques, installations sensibles et durcissement.
• Tables pour jets d'eau
• Séparateurs de lumière
• Pièces structurelles dans les armoires électroniques, les avions, les inverseurs de poussée, les tuyères d'échappement
• Joints en nid d'abeille pour moteurs d'avion et joints pour turbines de production d'énergie
