Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériel: | Papier aramide | Feuille d'aluminium: | 0,05, 0,06 ou 0,076 mm |
|---|---|---|---|
| Taille des cellules: | 2, 3, 5, 8 mm | Revêtement: | résine phénolique |
| Hauteur: | Personnalisé | Nom du produit: | Noyau en nid d'abeille en aramide |

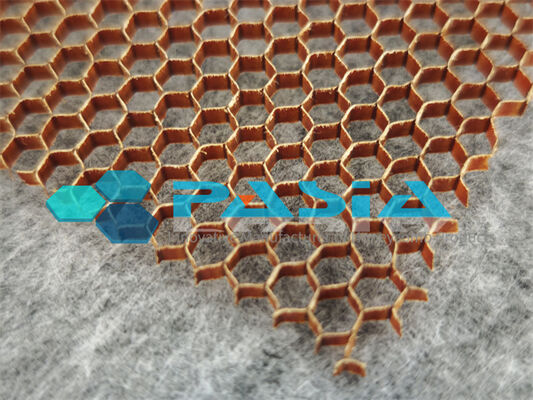

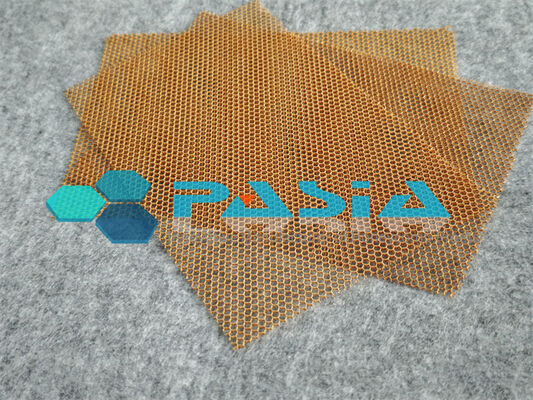

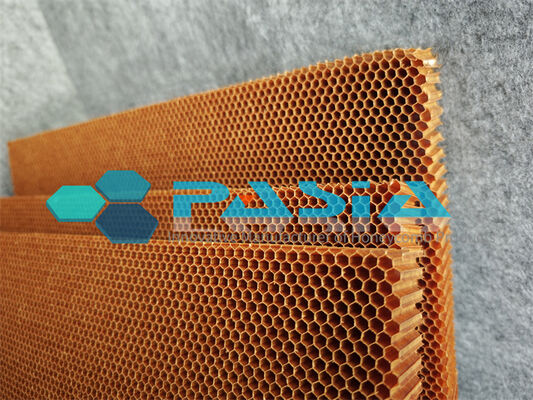

Rigidité spécifique extrêmement élevée, légèreté, performances équilibrées, fibre d'aramide, noyau en nid d'abeille Nomex
Rigidité spécifique extrêmement élevée Performance équilibrée légère Fibre d'aramide Le noyau en nid d'abeille Nomex est une couche de renforcement pour un matériau composite à structure sandwich, fabriqué principalement à partir de papier aramide, imitant la structure cellulaire hexagonale d'une cellule en nid d'abeille naturelle. Depuis l'émergence du concept de structures sandwich en 1940, les matériaux d'âme ont évolué à travers le bois de balsa, le nid d'abeilles métallique, la fibre de verre et le nid d'abeilles thermodurci renforcé de fibres de carbone. Le nid d'abeilles en papier aramide représente l'aboutissement de ce développement. Le produit le plus représentatif du marché est le nid d'abeilles en papier méta-aramide Nomex®, inventé et commercialisé par DuPont dans les années 1960.
Le principe de fonctionnement est basé sur le concept sandwich « I-beam » : l'âme en nid d'abeilles en aramide basse densité est prise en sandwich entre des feuilles frontales à haute résistance (fibre de carbone, fibre de verre ou métal) liées via un film de résine ou des processus en autoclave. Les feuilles de face à haute résistance supportent des charges de traction et de compression, tandis que l'âme en nid d'abeilles en aramide maintient la distance entre les feuilles de face, résiste aux forces de cisaillement et fournit un support. Cette structure distribue efficacement le matériau loin de l'axe neutre, améliorant considérablement la rigidité et la stabilité globales en flexion. Les structures sandwich fabriquées en nid d'abeilles en aramide peuvent réduire considérablement le poids structurel tout en conservant la rigidité.
L'âme en nid d'abeilles en aramide est produite selon un processus comprenant l'application d'adhésif, l'empilage, le pressage à chaud, l'expansion, l'imprégnation de résine, le durcissement et le tranchage. L'application de l'adhésif est essentielle à la régularité des cellules et à la résistance des nœuds ; la précision du positionnement de l'empilement peut être de ±0,05 mm, avec des vitesses d'empilement automatique allant jusqu'à 360 feuilles/heure. Les étapes d'imprégnation et de durcissement de la résine contrôlent principalement la densité du noyau, déterminant directement le rendement du produit et la cohérence des performances.
Propriétés mécaniques du noyau en nid d'abeille Nomex
| Taille de la cellule en nid d'abeille (mm)) |
Densité (Kg/m3) |
Résistance à la compression simple (MPa) | Propriétés de cisaillement simple (Mpa) | ||||
| Matériau de base pur | Structure sandwich | Force | Module | ||||
| L | W | L | W | ||||
|
1,83 |
48 | 1.8 | 2.28 | 1,38 | 0,79 | 88 | 45 |
| 64 | 3.12 | 3,83 | 1,81 | 1.11 | 100 | 57 | |
|
2,75 |
32 | 0,92 | 1.0 | 0,79 | 0,46 | 66 | 32 |
| 48 | 2.1 | 2.33 | 1,48 | 0,86 | 121 | 54 | |
| 72 | 3,93 | 4.26 | 2,62 | 1,45 | 151 | 65 | |
Propriétés mécaniques du Nomex Honeycomb Core 2
| Type de noyau | Densité (kg/m3) |
Stab.comp.str (MPa) |
Propriétés de cisaillement L (Mpa) | Propriétés de cisaillement W (Mpa) | |||||||
| Force | Module | Force | Module | ||||||||
| Tapez | Ind minimum | Tapez | Ind minimum | Tapez | Ind minimum | Tapez | Ind minimum | Tapez | Ind minimum | ||
| 3.2-29 | 29 | 0,77 | 0,60 | 0,56 | 0,47 | 25.9 | 17.4 | 0,35 | 0,30 | 14.5 | 11.3 |
| 3.2-48 | 48 | 2,35 | 1,92 | 1.22 | 1.03 | 44,5 | 34,5 | 0,73 | 0,61 | 27.1 | 20.9 |
| 3.2-64 | 64 | 3,88 | 3.22 | 1,72 | 1,55 | 61,0 | 54,0 | 0,99 | 0,82 | 34,0 | 25,0 |
| 3.2-80(E) | 80 | 6,67 | 4.49 | 1,92 | 1,65 | 66.1 | 52.3 | 1.20 | 0,97 | 43,9 | 36.3 |
| 3.2-80 | 80 | 5.19 | 4,69 | 2.22 | 1,95 | 71,0 | 64,0 | 1.23 | 1.05 | 38.4 | 34,0 |
| 3.2-96(E) | 96 | 8,99 | 8,78 | 2,49 | 2.25 | 82,8 | 77,5 | 1,73 | 1,67 | 59.1 | 55,5 |
| 4.8-40 | 40 | 1,63 | 1,46 | 0,95 | 0,92 | 38,0 | 36.3 | 0,55 | 0,52 | 23.9 | 22,5 |
| 4.8-48 | 48 | 2,45 | 1,86 | 1.24 | 1.02 | 41.3 | 34,0 | 0,77 | 0,60 | 30,0 | 18,0 |
| 4.8-72 | 72 | 5.28 | 4,60 | 1,70 | 1.32 | 57.1 | 47,5 | 1.09 | 0,80 | 40,5 | 23.2 |
| 4.8EX-48 | 48 | 2.20 | 1,80 | 0,79 | 0,62 | 20.6 | 16.1 | 0,87 | 0,72 | 42,0 | 34,0 |
Caractéristiques clés
| Caractéristiques | Détail |
| Léger et haute résistance, rigidité spécifique extrêmement élevée | La densité varie de 24 kg/m³ à 160 kg/m³, répondant à diverses exigences de conception structurelle. La rigidité spécifique est environ 9 fois supérieure à celle de l'acier. Tailles de cellules de 1,8 à 5,5 mm, densités de 29 à 144 kg/m³, taille maximale jusqu'à 3900×1850×900 mm. Jusqu'à 50 % plus léger qu'un nid d'abeille en aluminium de même volume. |
| Retardateur de flamme et auto-extinguible exceptionnels | Ne fond pas et ne coule pas lorsqu'il est exposé au feu, auto-extinguible, faible densité de fumée et faible toxicité, répondant aux normes de sécurité incendie les plus strictes dans l'aviation et les trains à grande vitesse (y compris FST – flamme, fumée, toxicité). |
| Excellente résistance à l'environnement et à la corrosion | Stable sous une humidité élevée, résistant aux acides, aux alcalis, à l'eau de mer et à la moisissure, ne rouille jamais. Idéal pour les environnements marins, extérieurs et humides – bien supérieur au nid d’abeille en aluminium dans ces conditions. |
| Résilience et amortissement des vibrations uniques | Absorbe l'énergie des chocs et des vibrations, protégeant l'équipement interne ; idéal pour l'aviation, l'armée et d'autres structures exigeant des charges dynamiques. |
| Bonne transparence électromagnétique (performance du radôme) | Atténuation minimale des signaux radar et micro-ondes, ce qui le rend idéal pour les radômes, les boîtiers d'antenne et les structures furtives des drones. |
| Excellente usinabilité et réparabilité sur site | Faciles à usiner et à façonner (y compris les formes courbes ou coniques) et réparables sur site : les dommages locaux peuvent être réparés avec des méthodes relativement simples, réduisant considérablement les coûts de maintenance du cycle de vie. |
| Isolation efficace contre l'eau, le bruit, l'électricité et la chaleur | Les cellules d'air fermées en font un isolant thermique et acoustique naturel, offrant une isolation thermique et acoustique supérieure. |
Avantages
| Avantages | Performances spécifiques |
| Allègement | Réduction de poids de 30 à 70 % par rapport au métal traditionnel ou aux stratifiés solides ; 50 % plus léger que le nid d'abeille en aluminium ; améliore le rendement énergétique, l'autonomie ou la charge utile |
| Performances équilibrées | Combine légèreté, haute résistance, résistance au feu, résistance à la corrosion, isolation thermique/acoustique et transparence électromagnétique – résout le problème des matériaux uniques incapables de répondre à de multiples exigences. |
| Compatibilité des processus | Compatible avec les préimprégnés en fibre de carbone, les préimprégnés en fibre de verre et les feuilles métalliques ; adapté à l'autoclave, au moulage par compression et à d'autres processus |
| Pas de corrosion galvanique | Non métallique, évite la corrosion galvanique en cas de contact avec des peaux en fibre de carbone – sécurité et fiabilité structurelles supérieures |
| Excellente résistance à la fatigue et au fluage | Haute résistance à la fatigue, pas d'effondrement ni de déformation sous charge à long terme ; dimensionnellement stable sous cyclage thermique et vibration ; plus durable que les mousses PMI ou PU |
| Percée en matière de localisation | Le papier aramide national (par exemple, série YT, série HKD, série PTF) est désormais en production stable, brisant le monopole étranger à long terme ; les coûts ont été considérablement réduits |
| Chaîne industrielle complète mature | Les entreprises nationales ont construit des chaînes complètes allant de la fibre aramide, des agents d'encollage, du papier aramide, de la résine, du préimprégné, jusqu'à l'âme en nid d'abeille et aux pièces composites ; les performances répondent aux normes Boeing BMS8-124 et Airbus DHS142115ST |
Champs d'application
1 Aérospatiale et aviation
· Pièces de structure d'avion : ailes, volets, ailerons, carénages, radômes, capots moteurs, portes de cabine, longerons, nervures
· Systèmes intérieurs : planchers de cabine, planchers de chargement, panneaux de parois latérales, doublures de porte-bagages, pièces décoratives
· Antennes et radômes satellite : largement utilisés pour les réflecteurs d'antennes satellite, les boîtiers de radars aéroportés et au sol
· Véhicules de lancement : carénages de fusée, etc.
· eVTOL / avion à basse altitude : noyaux ultra-fins (épaisseur de paroi de seulement 0,02 mm) favorisant l'adoption
2 Transport ferroviaire
· Structures de carrosserie : toits, encadrements de fenêtres, porte-bagages, cloisons, planchers, postes de conduite, panneaux de trappes d'équipements
· Matériaux intérieurs : panneaux muraux intérieurs pour train/métro à grande vitesse, panneaux de plafond, armoires – doivent répondre à des normes strictes de sécurité incendie (par exemple, EN 45545-2)
3 Marine et offshore
· Structures de coque, panneaux de cloisons intérieures, structures sandwich de pont
· Yachts et bateaux de course – résistance exceptionnelle à l'eau et aux chocs
4 Équipements de défense et de protection
· Casques balistiques, gilets pare-balles, plaques balistiques
· Véhicules de transport de missiles, abris militaires
· Boîtiers d'antenne satellite, radômes militaires
5 équipements sportifs haut de gamme
· Skis de compétition, skis nautiques, planches de surf, snowboards
· Raquettes performantes (badminton, tennis)
· Pièces de carrosserie de F1, carénages, voitures de course hautes performances, motoneiges
6 Nouvelles énergies et construction
· Capots de nacelle d'éolienne, pales
· Renfort de bâtiment, panneaux sandwich pour la construction
· Panneaux acoustiques (l'amortissement des vibrations améliore la qualité du son)
