Détails sur le produit:
Conditions de paiement et expédition:
|
| Qualité Al: | 5052 | Taille en mm*mm: | 1200*2400 ou personnalisé |
|---|---|---|---|
| Résistance à la corrosion: | Anodisés, passivés | Application: | absorbant les chocs |
| Nom du produit: | atténuateur d'impact | Épaisseur: | jusqu'à 80 mm |

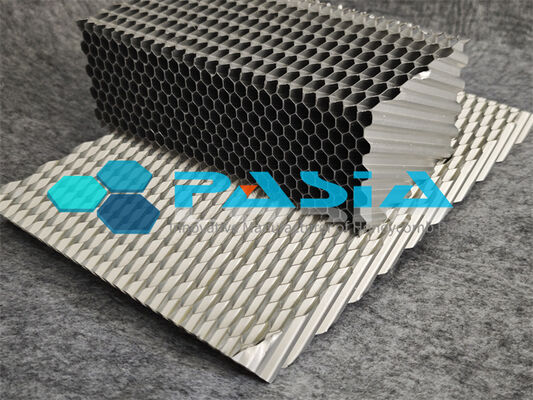

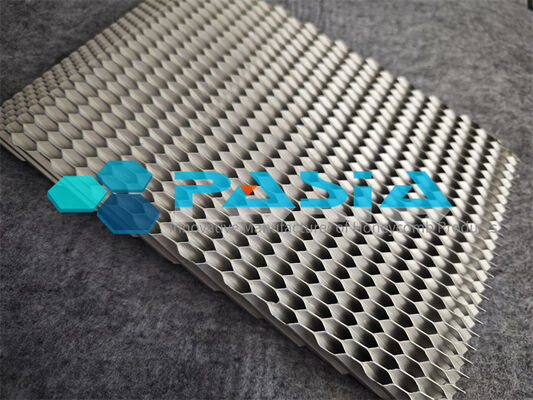

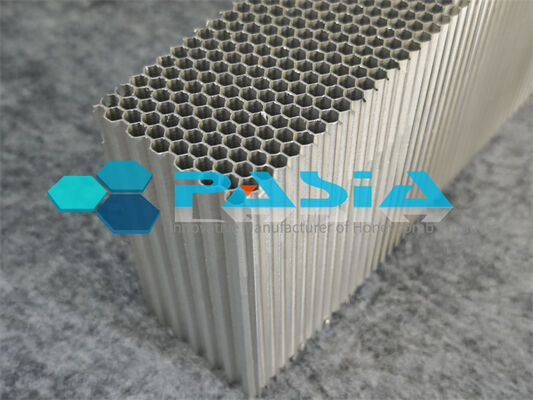

Absorbeur d'énergie en nid d'abeille d'aluminium certifié ISO 9001 avec dimensions prédécoupées personnalisées et taille de cellule dilatée pour l'ajustement de support à 4 broches dans les mannequins de crash
Les dispositifs d'essai anthropomorphes (ATD) — communément appelés mannequins de crash — sont utilisés dans le monde entier pour l'évaluation des systèmes de retenue de sécurité automobile lors des essais de collision. Ces dispositifs d'essai réglementés, régis par les spécifications Hybrid III dans le Code des réglementations fédérales des États-Unis (Partie 572, Sous-partie E) et les réglementations européennes ECE, nécessitent des procédures de certification rigoureuses pour garantir des performances cohérentes et reproductibles.
Notre absorbeur d'énergie en nid d'abeille d'aluminium certifié ISO 9001 est spécialement conçu pour créer l'impulsion de décélération précise requise pour les tests de certification de flexion-extension du cou des ATD. Chaque bloc est testé et certifié en interne pour garantir des résultats de test cohérents et reproductibles.
---
Spécifications techniques
Paramètre Spécification
Matériau Alliage d'aluminium série 3003, perforé
Résistance à l'écrasement Rc 0,30 MPa ±10%
Densité 28,8 kg/m³
Taille de cellule standard 19 mm (¾ pouce)
Taille de cellule sous-dilatée (4 broches) ~11/16 pouce (sur demande)
Dimensions standard L 1250 × l : 1250 mm
Épaisseurs standard T1 = 152,4 mm (6 pouces) ; T2 = 76,2 mm (3 pouces)
Format d'approvisionnement Tranches, bandes ou dimensions prédécoupées selon les exigences du client
---
Conception d'ajustement de support à 4 broches
Un différenciateur clé de cet absorbeur d'énergie est son option de taille de cellule sous-dilatée — disponible sur demande à environ 11/16″ — qui est spécifiquement calibrée pour mieux s'adapter aux supports à 4 broches utilisés dans les fixations de montage des ATD. Cette caractéristique de conception garantit :
· Engagement sécurisé avec les structures de support standard à 4 broches
· Alignement précis lors des configurations de test de flexion-extension du cou
· Génération d'impulsion fiable sans mouvement ou décalage indésirable
---
Dimensions prédécoupées personnalisées
Reconnaissant que chaque protocole de test et chaque configuration de mannequin présente des exigences uniques, nos absorbeurs d'énergie sont fournis sous forme de :
· Tranches — sections d'épaisseur uniforme pour des tests standardisés
· Bandes — formats de largeur étroite pour des configurations de fixation spécifiques
· Blocs prédécoupés — dimensions personnalisées selon les besoins du client
Cette flexibilité permet aux laboratoires et aux installations de test de commander exactement ce dont ils ont besoin, en éliminant le gaspillage de matériaux et en garantissant que l'absorbeur s'intègre parfaitement dans les fixations de test existantes.
---
Assurance qualité
· Certifié ISO 9001 — Tous les produits en nid d'abeille d'aluminium sont conçus et fabriqués selon la norme ISO 9001
· Certification interne — Chaque bloc est testé pour garantir des résultats de test de certification de cou ATD cohérents et reproductibles
· Performance traçable — Les résistances à l'écrasement certifiées garantissent des impulsions de décélération fiables pour les tests de conformité réglementaire
---
Contexte d'application
Tests de flexion-extension du cou — La certification ATD nécessite des tests d'extension/flexion du cou pour garantir les performances certifiées du mannequin. Nos absorbeurs d'énergie en nid d'abeille d'aluminium sont la solution standard de l'industrie pour créer l'impulsion d'impact contrôlée qui valide les caractéristiques de réponse du cou du mannequin.
Au-delà de la sécurité automobile, les ATD sont également utilisés dans les tests de fauteuils roulants, l'évaluation d'équipements médicaux et les évaluations de sécurité d'équipements sportifs — faisant de nos absorbeurs d'énergie des composants polyvalents dans l'écosystème plus large des tests de sécurité.
Spécifications :
Les absorbeurs d'énergie en nid d'abeille Pasia peuvent être fournis en fonction de la taille de cellule, de l'épaisseur et de la couche de feuille, de la nuance d'aluminium, de la largeur et de la longueur, etc. La forme et les pièces peuvent également être personnalisées selon la demande du client. La résistance à l'écrasement peut être obtenue en fonction des performances de l'épaisseur de la feuille et de la structure spéciale.
| Plage de densité (livres par pied cube) | Plage de taille de cellule (diamètre en pouces) | Alliage | Épaisseur de feuille (mm) | Couches de feuille |
| 1-10 | 1/8, 1/4, 3/8, 3/4, 3/16 etc. | 3003/5052 | 0,04, 0,05, 0,06, 0,08, 0,1 | Simple, double ou triple |
| Lot d'échantillons | Spécification | D1.5-(0.05+0.05)-3003 | |
| Client | Standard | ||
| Valeur requise | Conclusion | Résistance à l'écrasement plane : 9,6 MPa | |
| Testé par | Heure |
Article de test : Résistance à l'écrasement plane du nid d'abeille d'aluminium
Données de test
| Série | Nom de l'échantillon | Largeur (mm) | Longueur (mm) | Charge maximale (N) | Résistance à l'écrasement (MPa) |
| Noyau en nid d'abeille d'aluminium | 49,0 | 48,0 | 27487,99 | 9,70 | |
| Noyau en nid d'abeille d'aluminium | 50,0 | 48,0 | 31790,69 | 9,57 | |
| Noyau en nid d'abeille d'aluminium | 48,0 | 48,0 | 24778,45 | 9,59 | |
| Noyau en nid d'abeille d'aluminium | 48,0 | 50,0 | 30205,60 | 9,52 | |
| Valeur max | 50,0 | 50,0 | 31790,69 | 9,70 | |
| Valeur min | 48,0 | 48,0 | 24778,45 | 9,52 | |
| X-bar | 48,8 | 48,5 | 28565,68 | 9,60 |
Courbe de test :
