Atténuateur d'impact en nid d'abeille d'aluminium bi-directionnel pré-écrasé avec plateau à force constante pour scénarios d'accidents de chute de 9 mètres

Atténuateur d'impact en nid d'abeille en aluminium bidirectionnel pré-écrasé avec plateau de force constante pour scénarios d'accidents de chute de 9 mètres

L'atténuateur d'impact en nid d'abeille en aluminium bidirectionnel pré-écrasé est un dispositif d'absorption d'énergie haute performance conçu spécifiquement pour les limiteurs d'impact de conteneurs de transport de combustibles nucléaires usés. Conçu pour répondre aux exigences strictes des tests de chute réglementaires 10 CFR Part 71, cet atténuateur fournit une dissipation d'énergie prévisible à force constante lors de scénarios d'accidents hypothétiques de 9 mètres (30 pieds).

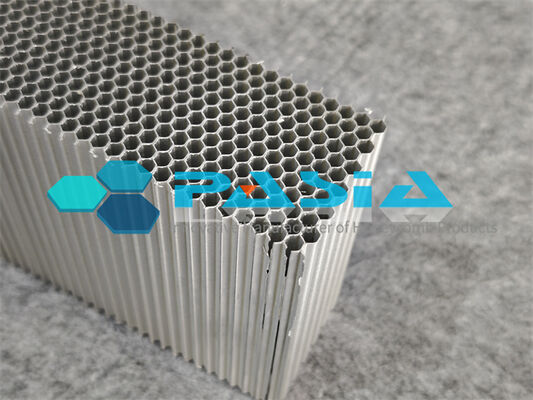

Contrairement aux matériaux en nid d'abeille unidirectionnels conventionnels, ce produit présente une architecture ondulée bidirectionnelle qui permet une absorption d'énergie uniforme dans deux directions orthogonales, surmontant la limitation à une seule direction des structures en nid d'abeille traditionnelles. Le processus de pré-écrasement élimine le pic de contrainte initial indésirable, offrant une réponse d'écrasement élastique-parfaitement plastique idéale.

---

2. Principe Technique

2.1 Mécanisme d'écrasement

Sous une charge de compression hors plan, la structure en nid d'abeille en aluminium subit une déformation plastique progressive. Les cellules à parois minces subissent initialement un flambage élastique, suivi d'un effondrement plastique lorsque les parois des cellules se charnièrent et se plient de manière contrôlée. Ce processus d'effondrement uniforme se propage sur l'épaisseur du nid d'abeille, convertissant l'énergie cinétique en travail de déformation à un niveau de force quasi constant.

2.2 L'avantage du pré-écrasement

Le pré-écrasement introduit une déformation plastique initiale contrôlée dans le bloc en nid d'abeille, éliminant le pic de charge associé à l'initiation de l'effondrement. Comme le montre la courbe d'écrasement caractéristique ci-dessous, le matériau pré-écrasé atteint un plateau de contrainte substantiellement uniforme immédiatement après le chargement.

3. Caractéristiques clés

Description de la caractéristique Bénéfice

Condition pré-écrasée Déformation plastique initiale introduite pendant la fabrication Élimine le pic de contrainte ; réponse immédiate à force constante

Absorption d'énergie bidirectionnelle La conception ondulée permet une capacité d'écrasement dans deux axes orthogonaux Offre une protection quelle que soit l'orientation de l'impact

Plateau de force constante Contrainte d'écrasement uniforme maintenue jusqu'à environ 70% de déformation Décélération prévisible ; permet une analyse de sécurité précise

Insensibilité à la température Performances stables de -20°F à 100°F (-29°C à 38°C) Fiable dans toutes les conditions de transport et de stockage

Résistance à la corrosion Alliage d'aluminium 5052 avec finition anodisée/passivée Convient au transport maritime et au stockage à long terme

Rapport résistance/poids élevé Plage de densité : 1-10 lb/pi³ ; résistance à l'écrasement personnalisable Minimise le poids de la charge utile tout en maximisant la protection

---

4. Spécifications techniques

4.1 Configuration standard

Paramètre Spécification

Matériau Alliage d'aluminium 5052 (grade résistant à la corrosion)

Configuration Nid d'abeille ondulé bidirectionnel

Condition Pré-écrasé (pic de contrainte éliminé)

Contrainte de plateau ≥15 MPa (satisfait l'exigence minimale de 12,35 MPa)

Taille des cellules Personnalisable (1/8", 1/4", 3/8", 3/4", 3/16" disponibles)

Épaisseur du film 0,04–0,10 mm (personnalisable)

Couches de film Simple, double ou triple

Course d'écrasement maximale Jusqu'à 70% de l'épaisseur d'origine

4.2 Caractéristiques de performance

Paramètre Valeur

Efficacité d'absorption d'énergie Plateau de force constant de 0% à ~70% de déformation

Plage de température de fonctionnement -29°C à 38°C (-20°F à 100°F)

Plage d'humidité 0–100% (aucune dégradation des performances)

Plage de densité 1–10 lb/pi³ (personnalisable selon l'application)

Tolérance de résistance à l'écrasement Maintenue selon les tolérances spécifiées par lot de production

---

5. Avantage de la conception bidirectionnelle

5.1 Architecture structurelle

Le nid d'abeille ondulé bidirectionnel présente une structure ondulée semi-hexagonale régulière. Cette configuration permet l'absorption d'énergie dans les directions Y et Z, surmontant la limitation à une seule direction des matériaux en nid d'abeille conventionnels.

5.2 Validation des performances

La recherche a validé que le nid d'abeille en aluminium ondulé bidirectionnel présente :

· Un plateau de contrainte de 15 MPa, dépassant les 12,35 MPa requis pour la protection des conteneurs de type NAC-STC

· Une plage d'absorption d'énergie plus longue par rapport au nid d'abeille unidirectionnel

· Validation de modèle réduit : Rapport d'absorption d'énergie de 103:1 démontré à une mise à l'échelle de 10:1

---

6. Performance du test de chute de 9 mètres

6.1 Contexte réglementaire

Selon le 10 CFR Part 71, les conteneurs de transport de combustibles nucléaires usés doivent résister à une chute hypothétique de 9 mètres (30 pieds) sur une surface inaltérable sans compromettre l'intégrité du confinement. Le limiteur d'impact — rempli de ce nid d'abeille bidirectionnel pré-écrasé — doit :

1. Limiter la décélération maximale à ≤60g dans toutes les orientations de chute

2. Rester attaché au conteneur pendant l'événement

3. Empêcher le contact de l'emballage extérieur avec la surface cible

6.2 Configurations de test de chute

L'atténuateur a été validé dans trois postures de chute critiques :

Orientation de chute Température de test Considération de conception critique

Vertical (extrémité) -30°F Demande d'écrasement axial maximale

Horizontal (côté) +120°F Plus grande surface de contact ; impact latéral

Oblique (30°/60°) Ambiant Conditions de charge combinées

Article de test : Résistance à l'écrasement simple du nid d'abeille en aluminium

Données de test
