Rapport de résistance/poids supérieur, rebond minimum et long coup d'écrasement

Rapport résistance/poids supérieur Rebond minimal et longue course d'écrasement Noyau en nid d'abeille en aluminium à absorption d'énergie

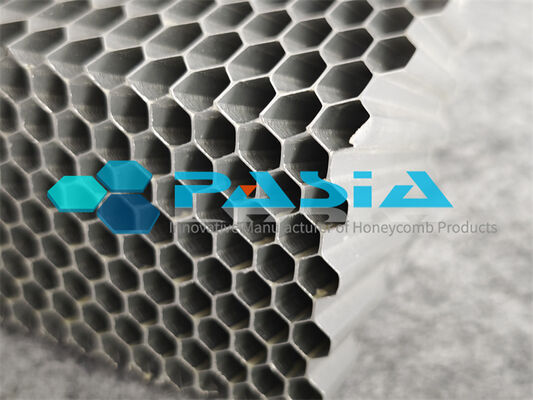

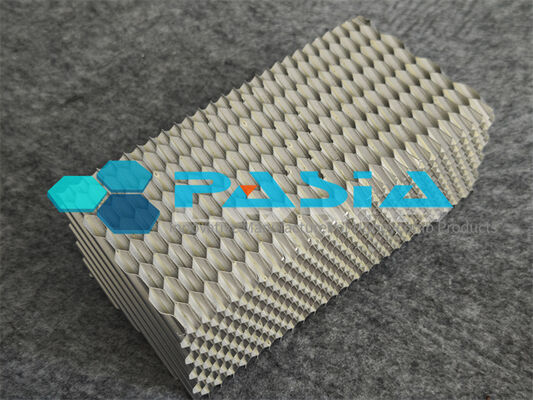

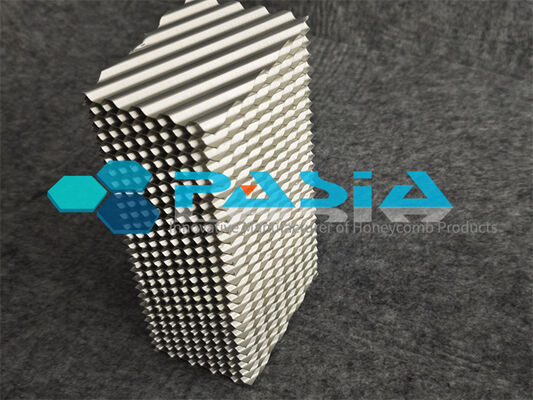

Notre âme en nid d'abeille en aluminium est spécialement conçue pour les systèmes de sécurité passive et la gestion de l'énergie d'impact, où chaque gramme et chaque millimètre de course d'écrasement compte. En combinant des feuilles d'alliage de qualité aérospatiale avec une architecture de cellules hexagonales liées avec précision, nous proposons un noyau structurel qui surpasse les mousses et tampons polymères conventionnels dans trois dimensions critiques :

1. Rapport résistance/poids supérieur

La géométrie hexagonale convertit l'aluminium à paroi mince en une matrice porteuse exceptionnellement rigide. À masse égale, ce noyau subit des contraintes de plateau 2 à 3 fois plus élevées que les alternatives polymères ; à résistance égale, il réduit le poids des composants jusqu'à 40 %. Cela se traduit par des assemblages plus légers, des charges de montage réduites et une plus grande liberté de conception – particulièrement utile dans les systèmes de gestion des accidents automobiles, aérospatiaux et ferroviaires.

2. Rebond minimal

Contrairement aux absorbeurs élastomères ou remplis de gaz, notre nid d'abeilles en aluminium se déforme grâce au pliage plastique contrôlé et progressif des parois cellulaires. L'énergie est dissipée sous forme de travail plastique permanent et non stockée de manière élastique. La force de rebond est constamment inférieure à 5 % de la force d’écrasement maximale – pratiquement aucun rebond. Cela élimine les risques d'impact secondaire et simplifie le réglage du système de retenue, car le noyau absorbe l'énergie une seule fois et reste écrasé.

3. Longue course d'écrasement

Avec un rapport de course utile (déplacement d'écrasement / hauteur d'origine) supérieur à 75 %, ce noyau offre une distance de décélération exceptionnellement longue. La force de plateau reste stable sur la majeure partie de la course, permettant un profil force-temps en « onde carrée » presque idéal. Une course plus longue signifie des décélérations maximales plus faibles pour une vitesse d'impact donnée – un avantage direct pour la protection des occupants et la survie des équipements sensibles.

4. Efficacité d'absorption d'énergie
La combinaison d'une contrainte de plateau élevée, d'une course longue et d'un rebond minimal produit une absorption d'énergie volumétrique (E_v) généralement de 8 à 15 MJ/m³, avec une efficacité d'écrasement (rapport entre la force moyenne et la force maximale) supérieure à 0,85. Chaque cellule agit comme une unité de dissipation d'énergie indépendante, garantissant des performances prévisibles et insensibles à la vitesse, depuis les impacts quasi statiques jusqu'aux impacts à grande vitesse (jusqu'à 20 m/s).

---

Applications typiques

· Poutres de pare-chocs automobiles, boîtes de protection et poutres d'impact latéral
· Structures de sous-plancher d'avion et dispositifs de déplacement des sièges d'équipage d'hélicoptère
· Antigrimpeurs ferroviaires et éléments de collision d'attelage
· Atténuateurs d'impact et barrières de ruissellement pour le sport automobile
· Machines industrielles et palettes de protection contre les chutes

---

Pourquoi choisir ce noyau ?
Ce n’est pas seulement une charge écrasable, c’est un absorbeur d’énergie concevable. La taille des cellules, le calibre de la feuille et la densité du noyau sont adaptés à votre fenêtre de force-course spécifique. Nous fournissons des cartes de matériaux FEA complètes (LS‑DYNA, PAM‑CRASH, Abaqus) et des tests d'écrasement de prototypes pour valider les performances avant la production.

Pour les ingénieurs qui exigent une gestion de l'énergie légère, prévisible et sans rebond sur une longue distance d'écrasement, ce noyau en nid d'abeille en aluminium est la solution de référence. Contactez notre équipe technique pour discuter de vos besoins en matière d’énergie d’impact – nous garantissons la sécurité, coup par coup.

Spécifications clés et paramètres techniques

Les performances d'une âme en nid d'abeille en aluminium absorbant l'énergie sont principalement déterminées par trois paramètres géométriques : l'épaisseur de la feuille, la longueur du côté de la cellule et la hauteur de l'âme. Parmi ceux-ci, le rapport θ = t/b (épaisseur de la feuille/longueur du côté de la cellule) est l’indicateur principal : plus le θ est grand, meilleures sont les performances d’absorption d’énergie.

Matériaux et spécifications courants

Les absorbeurs d'énergie Pasia Honeycomb sont normalement fournis à un état de machine finie pour la pièce requise après pré-écrasement à partir duquel les premiers millimètres du noyau devraient déjà avoir été écrasés et, ce faisant, atténuant le pic de force initial. Le pic de force initial est élevé mais pendant une courte durée, après quoi la force nécessaire pour déplacer le nid d'abeilles diminue rapidement et reste à un niveau constant tout au long de l'événement. Les absorbeurs d'énergie peuvent être développés pour des spécifications de projet sur mesure ou pour une production en série pour une large gamme d'applications, notamment :

Scénarios d'application typiques

Domaine d'application Utilisation spécifique Avantage principal

Transport ferroviaire Anti-grimpeurs avant pour train à grande vitesse/métro, blocs absorbeurs d'énergie Sortie de force stable, absorption d'énergie spécifique élevée, mode de déformation contrôlable

Sécurité automobile Barrières de sécurité frontales, atténuateurs montés sur camion (TMA) Rigidité de la barrière légère et contrôlable

Aérospatiale Panneaux de plancher d'avion, doublures de chargement, coussins de train d'atterrissage Rapport résistance/poids élevé, efficacité d'absorption d'énergie élevée

Coques de navires marins/navaux, protection des cloisons navales Bonne résistance aux chocs, mode de déformation contrôlable

protection contre les explosions Cuves de confinement des explosions, structures sandwich anti-explosion Bonne déformabilité, excellent amortissement et absorption d'énergie

Données de test

Courbe de test :
