| Matériel: | Acier inoxydable | Collage: | Soudage par points ou laser |
|---|---|---|---|
| Épaisseur du matériau: | 0,08-0,2 mm | Longueur du côté de la cellule: | 0.8-25 millimètre |
| Hauteur: | 3-250 millimètres | Applications: | Utilisation de la soufflerie |

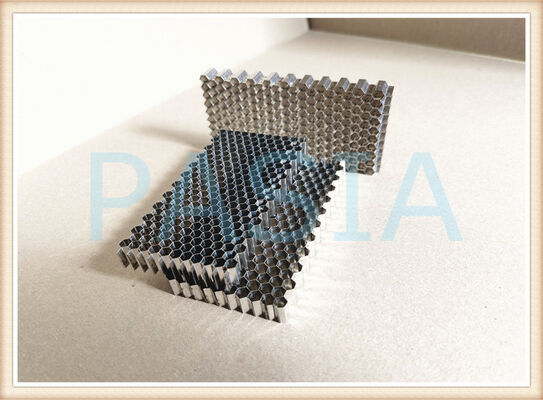

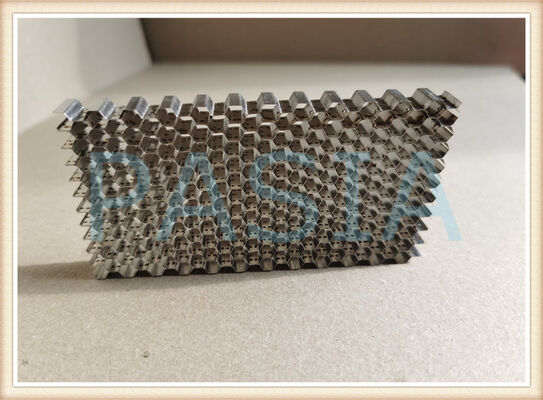

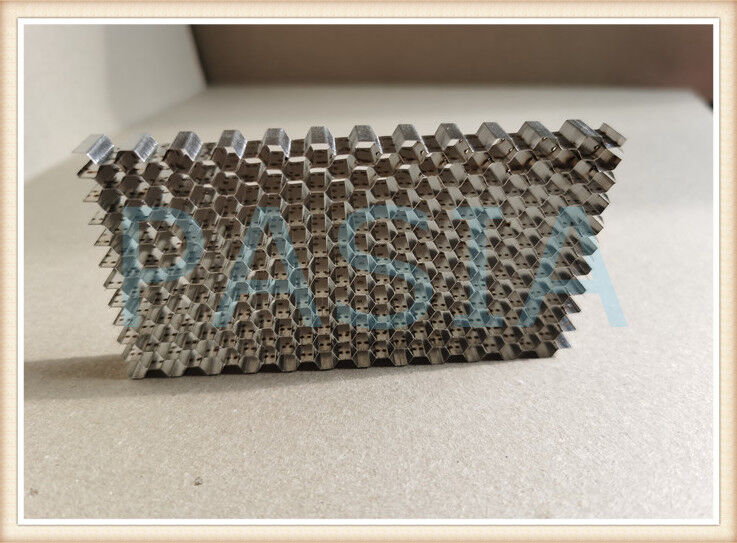

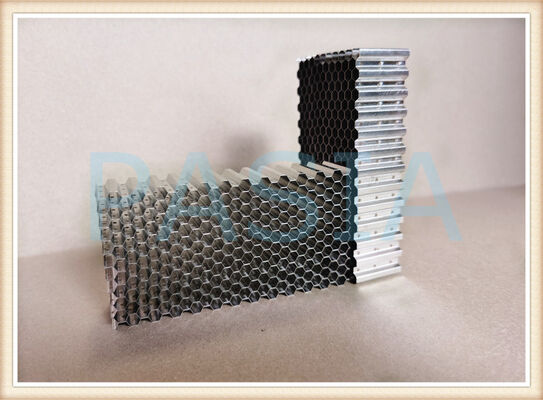

Corne de nid de miel soudé au laser en acier inoxydable
Wind Tunnel Stainless Steel Laser Welded Honeycomb Core is welded of multiple corrugated stainless-steel sheets as per to accurate pre-determined cell size while the corrugating is processed on a gear press with the sheets delivery from a roller of rolled stainless-steelUn redresseur de débit est un dispositif de redressement conçu pour rendre un flux de fluide relativement libre de turbulences, permettant ainsi des mesures du débit par débitmètre à turbine ou débitmètre delta.qui est sensible aux tourbillons, les débits circulaires, la répartition inégale de la vitesse de débit, etc. créés par les dispositions existantes des conduites (coudes, réducteurs, vannes, etc.) ou par le type de pompes utilisées,toujours dans des conditions cohérentes.
Les redresseurs utilisés pour réduire les tourbillons créés par le ventilateur (turbulence latérale) créent une petite turbulence axiale qui est atténuée par les écrans post-bois de miel. Le rapport diamètre/longueur optimal est de 6 8.
![]()
Les spécifications
| Taille des cellules (mm) | 25.0 | 16.0 | 12.7 | 10.0 | 6.4 | 5.6 | 4.8 | 3.2 | 1.6 | 0.8 |
| Plage de hauteur (mm) | 50 à 450 | 50 à 450 | 50 à 150 | 50 à 150 | 5 à 100 | 5 à 90 | 5 à 60 | 5 à 60 | 3 à 30 | 3 à 25 |
| Épaisseur de la feuille (mm) | 0.20 | 0.20 | 0.20 | 0.20 | 0.20 | 0.20 | 0.20 | 0.20 | 0.076 | 0.05 |
| Densité cubique (kg/m3) | 165 | 256 | 320 | 403 | 616 | 699 | 806 | 1164 | 909 | 1164 |
| Matériaux | SS304, SS316 ou SS316L | |||||||||
| Soudage | Soudage au point avec une zone de cinq points ou soudage au laser | |||||||||
| Les formes | Forme personnalisée disponible non limitée à anneau, plaque, boucle, etc. | |||||||||
Propriétés
Le noyau de nid d'abeille soudé, quel que soit le matériau, tel que l'aluminium, l'acier inoxydable, l'acier, le titane, etc., possède de meilleures propriétés mécaniques par rapport au noyau de nid d'abeille collé produit régulièrement.Donc, il fonctionne beaucoup mieux encore le nid d'abeille commun lié par adhésif sur la forceCependant, en général, ces variables de performance critiques doivent être évaluées: matériau, débit d'air et atténuation.
1. Composition du matériau
La qualité de l'acier inoxydable doit être considérée en fonction de l'application réelle.
Durabilité
Le type et la qualité du matériau sont les premiers aspects à évaluer, puis le revêtement, dont nous parlerons plus en détail plus tard, peut améliorer la durabilité.
Le poids
Le matériau, la structure et l'épaisseur du matériau peuvent affecter le poids total de la pièce.
2Résistance à la corrosion
En général, le laiton et l'acier inoxydable doivent être utilisés dans les environnements de coupe.
3. Flux d'air et atténuation
Le débit d'air et l'atténuation sont inversement proportionnels.les exigences en matière de performances du débit d'air sont calculées de manière à répondre aux besoins en matière de performances thermiques de l'ensemble sur lequel la ventilation doit être installée;Une fois le débit d'air déterminé, l'atténuation et d'autres exigences peuvent être évaluées.Les épaisseurs standard sont 1/4" 1/2 " et " 1, " avec 1/4 " étant le plus commun.
