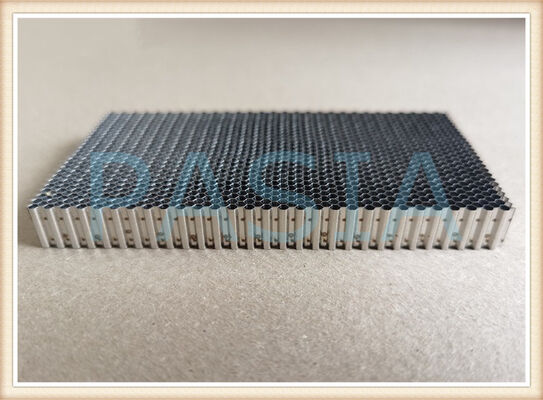

Joint de nid d'abeilles de laser d'acier inoxydable, âmes en nid d'abeilles de compresseur

Le joint d'acier inoxydable Lasered pour la région de vapeur saturée du bout de lame de phase finale de basse pression, est composé des rubans de scellage de hexahedron de petites cellules régulières ordonnées de nid d'abeilles sur la surface intérieure de la bague d'étoupage statique. C'est laser a soudé de la feuille basse de nickel de l'épaisseur seulement de 0,05 | 0,10 millimètres sur l'équipement de moulage spécial. La ceinture de nid d'abeilles selon la taille anneau de joint de nid d'abeilles est soudée au corps de joint de mère par le four de soudure de vide par la technologie de soudure de vide pour former le joint de nid d'abeilles.

Le principe de étranglement du joint de nid d'abeilles est que quand le flux d'air traverse le nid d'abeilles, le vortex est formé sous une certains vitesse et espace pour produire d'un effet d'atténuation.

Cependant, en état réel d'opération, il ne peut pas remplir les conditions de la formation de vortex, et il est difficile de former un bon phénomène de vortex.

Sa structure est toujours un joint rigide, une fois que le frottage causera l'usure permanente, et le dégagement augmentera. Si le dégagement est trop petit, il est facile de tenir l'axe en soulevant la machine, ayant pour résultat des difficultés, et si le dégagement est trop grand, l'effet de scellage est pauvre. Par conséquent, le nid d'abeilles est habituellement employé dans le secteur de vapeur saturée du bout de lame de phase finale de basse pression.

Avantages

Le dispositif de soudure est trois électrodes dans la partie supérieure, qui porte cinq points de soudure à travers la largeur de la bande de la tôle ondulée. Dispositif de soudage par points rempli de mécanismes de presse et à l'avance. Il y a cinq soudeuses dans chaque unité de superficie à s'assurer que la force est asse'et a uniformément distribué basé sur la soudure d'électrodes de la pile et de la résistance. L'âme en nid d'abeilles exige généralement une bonne précision du processus de soudure, du contrôle élevé d'équipement sur le produit et du contrôle de qualité strict pendant le processus. Le nid d'abeilles d'acier inoxydable est principalement pour aérospatial, application industrielle élevée et secteurs civils, avec la structure consistée en les aluminium spéciaux (plats). Au lieu de la fixation par collage très utilisée générale, le nid d'abeilles d'acier inoxydable est soudé entre ces secteurs communs des formes hexagonales.

Les phoques soudés de nid d'abeilles sont une partie intégrante qui doivent être utilisés sur les moteurs d'avions existants et les moteurs se développants (turboréacteur, turbomoteurs et de générateur auxiliaire de bord). Pour les turbines à vapeur de gaz et utilisées dans la puissance et l'huile/industries du gaz, aussi bien que les turbo-compresseurs devrait également être soutenu par ce joint de nid d'abeilles.
