Le fabricant le plus innovateur du nid d'abeilles et des produits de câble isolés par minerai
Le fabricant le plus innovateur du nid d'abeilles et des produits de câble isolés par minerai
|
Détails sur le produit:
Conditions de paiement et expédition:
|
| Processus: | soudé | Matériel: | Acier inoxydable |
|---|---|---|---|
| Industrie: | Turbine à gaz | Utilisation: | Joint |
| Méthode: | Soudage par points | Catégorie: | SS304, SS316L |
| Avantage: | Interconnexion très basse | Application: | Compresseur et turbine |
| Surligner: | Joint de nid d'abeilles de solides solubles,Joint de nid d'abeilles de turbine,Turbine à gaz de joint de 316 nids d'abeilles |
||

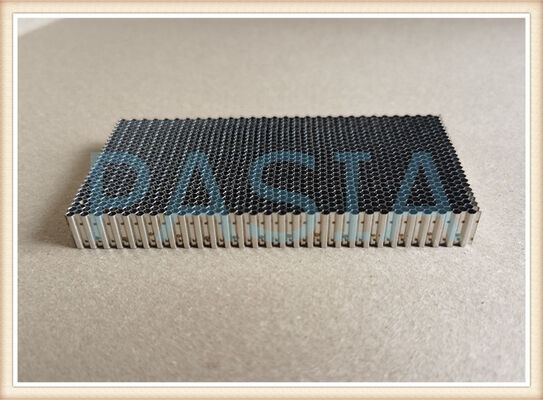

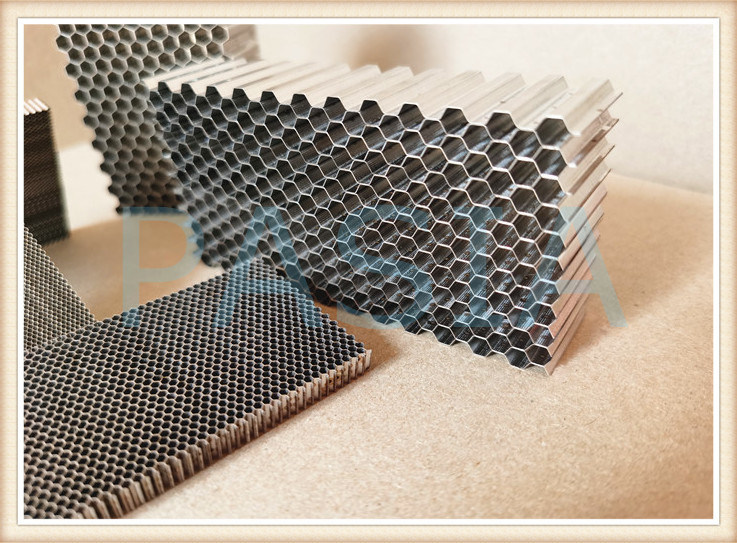

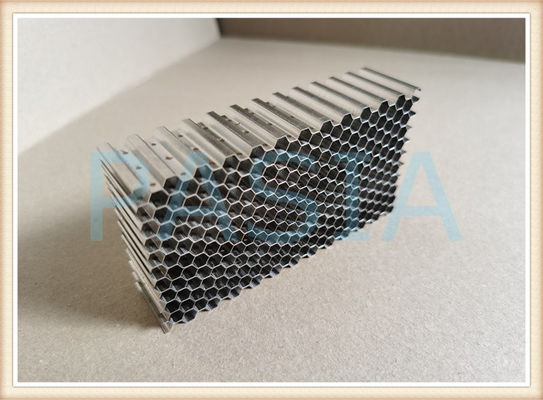

L'âme en nid d'abeilles soudée d'acier inoxydable pour le joint aérien de moteur est encore fabriquée de l'âme en nid d'abeilles qui sont employés sur le moteur aérien. C'est une pièce nécessaire pour les machines modernes de turbine. Basé sur la structure en nid d'abeilles, le débordement liquide de travail dans les dégagements radiaux est réduit au minimum, l'efficacité relative soit augmentée, la consommation de carburant soit réduite de 5% et l'usage abrasif de la section d'écoulement de turbine soit aussi bien réduit.
Le joint de nid d'abeilles pour la turbine à gaz est une pièce abradable de joint, qui est employée pour sceller les pièces de turbine et de compresseur de la turbine à gaz. Lors du fonctionnement, le labyrinthe est coupé en joint abradable de nid d'abeilles par l'abrasion, réduisant de ce fait le niveau d'espace que d'autres solutions techniques sont difficiles de réaliser. La quantité de fuite d'air a été considérablement abaissée.
L'amélioration de représentation d'employer l'anneau de composé de nid d'abeilles dans les 2èmes et 3èmes étapes du nouvel E-CLASS de GE (61A/B) turbine à gaz :
Étape 2 : augmentations de sortie de 0,35% ; le rapport de la chaleur diminue de 0,35%
Étape 3 : augmentations de sortie de 0,25% ; le rapport de la chaleur diminue de 0,25%
Avantages
| 1 | Interconnexion très basse |
| 2 | Plus haut direct atténuant que joints labyrinthes |
| 3 | Plus pardonnant que des joints labyrinthes en cas d'une bande de frottement de rotor-redresseur |
| 4 | Variété de matériaux disponibles pour servir un large éventail d'applications |
| 5 | Capable de soutenir les températures plus élevées que les joints labyrinthes conventionnels |
Le dispositif de soudage par points est trois électrodes dans la partie supérieure, qui porte cinq points de soudure à travers la largeur de la bande de la tôle ondulée. Dispositif de soudage par points rempli de mécanismes de presse et à l'avance. Il y a cinq soudeuses dans chaque unité de superficie à s'assurer que la force est asse'et a uniformément distribué basé sur la soudure d'électrodes de la pile et de la résistance. L'âme en nid d'abeilles exige généralement une bonne précision du processus de soudure, du contrôle élevé d'équipement sur le produit et du contrôle de qualité strict pendant le processus. Le nid d'abeilles d'acier inoxydable est principalement pour aérospatial, application industrielle élevée et secteurs civils, avec la structure consistée en les aluminium spéciaux (plats). Au lieu de la fixation par collage très utilisée générale, le nid d'abeilles d'acier inoxydable est soudé entre ces secteurs communs des formes hexagonales.
Les phoques soudés de nid d'abeilles sont une partie intégrante qui doivent être utilisés sur les moteurs d'avions existants et les moteurs se développants (turboréacteur, turbomoteurs et de générateur auxiliaire de bord). Pour les turbines à vapeur de gaz et utilisées dans la puissance et l'huile/industries du gaz, aussi bien que les turbo-compresseurs devrait également être soutenu par ce joint de nid d'abeilles.
